TSA 325 NT System automatycznych drzwi karuzelowych do trzy- lub czteroskrzydłowych drzwi z dużym zakresem stosowania
- Bardzo cichy napęd o niskim zużyciu z minimalną wysokością dachu 200 mm
- Precyzyjne zamknięcie skrzydeł drzwi za pomocą ścian bocznych
- Dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu
- Regulowana prędkość trybu automatycznego pasująca do intensywności przechodzenia
- Funkcja serwo do silnikowego wspomagania podczas ręcznego otwierania drzwi
- Możliwa ręczna obsługa drzwi, aby np. przeprowadzić prace związane z czyszczeniem
- Ze zdolnością sieciowania i zintegrowania w automatyce budynku za pomocą otwartego standardu (BACnet)
- Samodzielne rozpoznawanie i protokołowanie błędów
- Możliwość dowolnej parametryzacji wejść i wyjść dla różnych funkcji
- Zintegrowany akumulator do otwarcia awaryjnego w przypadku błędów istotnych dla bezpieczeństwa, np. awarii zasilania
Obszary zastosowań
- Trzy- i czteroskrzydłowe systemy drzwiowe
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Reprezentacyjne wejścia do budynku z dużą ilością padającego światła
- Fasady o wąskich konstrukcjach słupowo-ryglowych
- Fasady szklane o najwyższych wymaganiach aranżacyjnych
- Możliwa średnica wewnętrzna od 1800 do 3600 mm
- Systemy profili dopasowane do szkła zespolonego ISO-Glas oraz pojedynczego
Sytuacje montażowe w budynkach referencyjnych i filmy

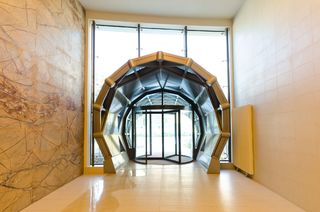

TSA 325 NT automatyczny
Bardzo ciche rozwiązanie napędu o niskim zużyciu. Precyzyjne zamknięcie skrzydeł drzwi za pomocą ścian bocznych. Dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Możliwość dowolnego ustawiania parametrów wejść i wyjść dla różnych funkcji. Zintegrowany akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Nikolaus Grünwald / GEZE GmbH

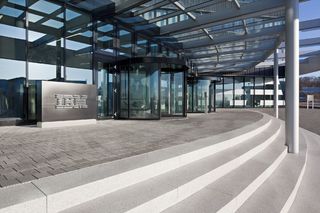

TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Tarık Kaan Muşlu / GEZE GmbH

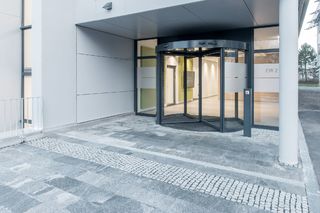

TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Truls Busch-Christensen / GEZE GmbH

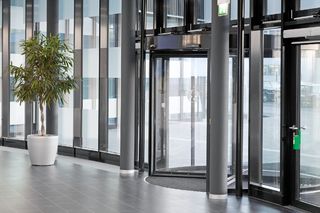

TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Laurent Pardon / GEZE GmbH

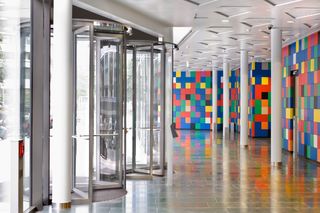

TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Tarık Kaan Muşlu / GEZE GmbH

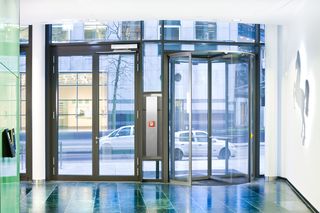

TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Fasady szklane o najwyższych wymaganiach aranżacyjnych. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Morten Bak / GEZE GmbH
TSA 325 NT BO
TSA 325 NT BO system automatycznych drzwi karuzelowych do dróg ewakuacyjnych i ratunkowych z funkcją Break-Out, funkcja ta umożliwia wychylenie skrzydeł i dodatkowych części bocznych w kierunku ewakuacji. Do drzwi wewnętrznych i zewnętrznych o najwyższych wymaganiach w zakresie bezpieczeństwa. Zintegrowane elektryczne układy ryglujące do trybu pracy „Noc”. Posiada zintegrowany akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Nikolaus Grünwald / GEZE GmbH
System automatycznych drzwi karuzelowych - TSA 325 NT + napęd drzwi rozwieranych - Slimdrive EMD, VGH Versicherungen
Drzwi karuzelowe zapewniają większą ilość światła i wejście/wyjście dla odwiedzających bez barier. Dotyczy to również napędu drzwi rozwieranych. © Lothar Wels / GEZE GmbH
TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Lothar Wels / GEZE GmbH
TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Robert Les / GEZE GmbH
TSA 325 NT automatyczny
Do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Reprezentacyjne wejścia do budynku z dużą ilością padającego światła. Posiada dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu. Prędkość trybu automatycznego jest regulowana odpowiednio do natężenia ruchu. Posiada akumulator do otwarcia awaryjnego w przypadku błędów bezpieczeństwa, np. awarii zasilania. © Robert Les / GEZE GmbH
Seria TSA 325 NT technika sterowania
Zwłaszcza wysokie systemy drzwi karuzelowych z ciężkimi skrzydłami. Duży komfort drzwi zapewnia specjalna technologia napędów do drzwi karuzelowych GEZE. © Nicolas Tohme / GEZE GmbH

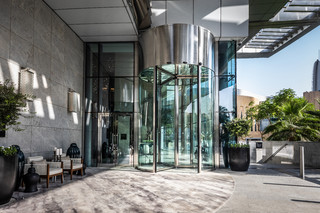

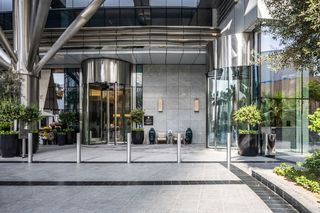

Address Hotel Dubai
Zwłaszcza wysokie systemy drzwi karuzelowych z ciężkimi skrzydłami. Duży komfort drzwi zapewnia specjalna technologia napędów do drzwi karuzelowych GEZE. © Nicolas Tohme / GEZE GmbH
Seria TSA 325 NT technika sterowania
Zwłaszcza wysokie systemy drzwi karuzelowych z ciężkimi skrzydłami. Duży komfort drzwi zapewnia specjalna technologia napędów do drzwi karuzelowych GEZE. © Nicolas Tohme / GEZE GmbH
Seria TSA 325 NT technika sterowania
Zwłaszcza wysokie systemy drzwi karuzelowych z ciężkimi skrzydłami. Duży komfort drzwi zapewnia specjalna technologia napędów do drzwi karuzelowych GEZE. © Nicolas Tohme / GEZE GmbH
TSA 325 NT BO
TSA 325 NT BO – System automatycznych drzwi karuzelowych do dróg ewakuacyjnych i ratunkowych z funkcją Break-Out, funkcja ta umożliwia wychylenie skrzydeł i dodatkowych części bocznych w kierunku ewakuacji. Wejście do budynku jest dobrze doświetlone, szklane fasady spełniają najwyższe wymagania projektowe. Dostępny jest system wykrywania przeszkody, który w przypadku zauważenia przeszkody przez dotyk zatrzymuje proces otwierania lub zamykania. © Nikolaus Grünwald / GEZE GmbH

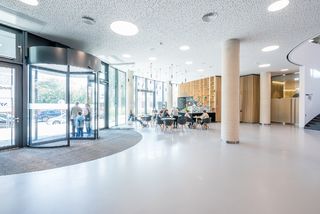

Drzwi karuzelowe TSA 325 A z napędem łańcuchowym Slimchain SYNCHRO i napędem ramieniowym K600T w klinice Medicus we Wrocławiu, Polska
System automatycznych drzwi karuzelowych do drzwi trzy- lub czteroskrzydłowych o dużym zakresie stosowania z dobrym efektem izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu oraz samodzielnym rozpoznawaniem i protokołowaniem błędów © Fotografia Maciej Lulko / GEZE GmbH
Całoszklane drzwi karuzelowe GEZE TSA 325 NT zainstalowane w Centrum Rozwoju w Leonbergu
System automatycznych drzwi karuzelowych do drzwi trzy- lub czteroskrzydłowych zapewnia nie tylko optymalny komfort przechodzenia, ale również nowoczesne wzornictwo. © GEZE GmbH
Całoszklane drzwi karuzelowe GEZE TSA 325 NT zainstalowane w Centrum Rozwoju w Leonbergu
System automatycznych drzwi karuzelowych do drzwi trzy- lub czteroskrzydłowych zapewnia nie tylko optymalny komfort przechodzenia, ale również nowoczesne wzornictwo. © GEZE GmbH
Drzwi karuzelowe z półautomatyką GEZE TSA 325 w centrali ÖAMTC, Wiedeń
Wejście główne i boczne to drzwi karuzelowe z półautomatyką GEZE TSA 325. Drzwi ewakuacyjne i przeciwpożarowe z różnymi samozamykaczami GEZE TS 5000 ISM (E-ISM, EFS). RWA w warsztatach RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Specyfikacje produktu
| TSA 325 NT | |
| Obsługa ręczna | Tak |
| Ogranicznik prędkości obrotowej (opcja) | Tak |
| Automat pozycjonujący (opcja) | Tak |
| Obsługa w pełni automatyczna | Tak |
| Funkcja serwo | Tak |
| Zastosowanie na drogach ewakuacyjnych | Nie |
| Funkcja BREAK-OUT (BO) | Nie |
| Średnica wewnętrzna (min.) | 1800 mm |
| Średnica wewnętrzna (maks.) | 3600 mm |
| Do drzwi 3-skrzydłowych | Tak |
| Do drzwi 4-skrzydłowych | Tak |
| Wysokość przejścia w świetle | 3000 mm |
| Wysokość wieńca (min.) | 200 mm |
| Wersja ścianek bocznych | szkło VSG 10 mm, wypełnienie paneli 22 mm, panel o gładkiej powierzchni 34 mm, szkła specjalne dostępne na zapytanie |
| Wersja konstrukcji dachowej | dach pyłoszczelny z pokryciem drewnianym, pyłoszczelna osłona blaszana, wodoszczelny dach z rynienkami |
| Oświetlenie | w wersji z dachem |
| Wykładzina podłogowa | Mata antypoślizgowa, Wykładzina podłogowa wg życzenia klienta |
| Kurtyna powietrzna | Elektryczna kurtyna powietrzna, wodna kurtyna powietrzna, w zależności od konstrukcji dachu |
| Umiejscowienie zamknięcia nocnego | obszar wewnętrzny, obszar zewnętrzny |
| Typ zamknięcia nocnego | Tryb ręczny |
| Konstrukcja zamknięcia nocnego | szkło VSG 10 mm, szkło izolacyjne 22 mm, wypełnienie paneli 22 mm, szkła specjalne dostępne na zapytanie |
| Blokada | Tryb ręczny, pręt, elektromechaniczna |
| Uchwyty drzwiowe poziome lub pionowe | Tak |
| Pierścień podłogowy | Tak |
| Napęd podpodłogowy | Tak |
| Przycisk dla niepełnosprawnych | Tak |
| Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
