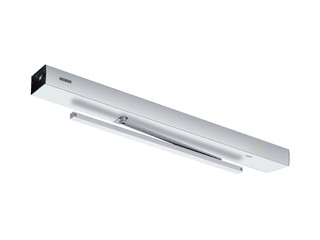

Slimdrive EMD-F/R * Elektromechaniczny napęd drzwi rozwieranych do jednoskrzydłowych drzwi przeciwpożarowych i dymoszczelnych z wyłącznikiem dymowym
- Bezstopniowa regulacja siły zamykania EN 4-6
- Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
- Prędkość otwierania i zamykania można dostosowywać indywidualnie
- Mechaniczna końcowa faza zamykania w trybie bezprądowym i elektryczna końcowa faza zamykania w trybie regulacji, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Funkcja trybu niskiej energii, zamykanie i otwieranie drzwi ze zmniejszoną prędkością spełnia najwyższe wymagania bezpieczeństwa
- Funkcja wiatrołapu reguluje otwieranie i zamykanie dwóch drzwi umieszczonych za sobą (śluza)
- System wykrywania przeszkody rozpoznaje przeszkodę przez dotyk i zatrzymuje proces otwierania lub zamykania
- Automatyczne odwracanie rozpoznaje przeszkodę i cofa się do pozycji otwarcia
- Funkcja Push & Go załącza napęd automatyczny po lekkim ręcznym naciśnięciu skrzydła drzwi
- Napęd można stosować z szyną rolkową lub układem dźwigniowo-drążkowym
- Funkcja serwo do silnikowego wspomagania podczas ręcznego otwierania drzwi
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Jednoskrzydłowe prawe i lewe drzwi przymykowe
- Drzwi przymykowe o szerokości skrzydła do 1400 mm lub ciężarze 230 kg
- Minimalna szerokość skrzydła drzwi 750 mm
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Montaż na ramie po stronie zawiasowej i przeciwzawiasowej
Specyfikacje produktu
Slimdrive EMD-F/R | |
Wysokość | 70 mm |
Głębokość | 121 mm |
Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 230 kg |
Szerokość skrzydła (min.- maks.) | 1400 mm |
Kąt otwarcia (maks.) | 130 ° |
Naciąg sprężyn | EN4 - EN6 |
Drzwi lewe | Tak |
Drzwi prawe | Tak |
Montaż górny po stronie przeciwzawiasowej z układem dźwigniowo-drążkowym | Tak |
Montaż na ramie po stronie zawiasowej z szyną ślizgową | Tak |
Mechaniczna końcowa faza zamykania | Tak |
Elektryczna końcowa faza zamykania | Tak |
Rozłączenie sieci | Wyłącznik główny w napędzie |
Napięcie robocze | 230 V |
Moc znamionowa | 230 W |
Zasilanie elektryczne odbiorników zewnętrznych (24 V DC) | 1000 mA |
Temperatura robocza | -15 - 50 °C |
Stopień ochrony | IP20 |
Tryb pracy | wył., Automatyka, stale otwarty, Godziny zamknięcia sklepu, noc |
Rodzaj działania | Automatyczne systemy drzwi rozwieranych |
Funkcja automatyki | Tak |
Funkcja niskiego zużycia prądu | Tak |
Rozpoznawanie przeszkód | Tak |
Automatyczne odwracanie | Tak |
Push & Go | regulowane |
Konfiguracja | GEZEconnects (komputer + Bluetooth), Programator DPS |
Zgodność z wymaganiami normy | DIN 18263-4, EN 16005 |
Przystosowanie drzwi przeciwpożarowych | Tak |
Wyłącznik dymowy zintegrowany | Tak |
