TS 5000 ISM z funkcją swobodnego ramienia

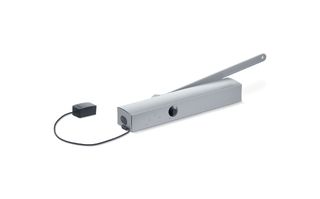

Korpus zamykający TS 5000 E Hy 3-6 * Korpus podstawowy z dźwignią mechanizmu wolnego ramienia do samozamykacza górnego z szyną ślizgową EN 3-6 z elektryczną funkcją rozłączenia i dźwignią mechanizmu wolnego ramienia

GEZE TS 5000 E Hy 3-6 Samozamykacz GEZE TS 5000 E Hy 3-6 Samozamykacz z dźwignią swobodnego ruchu do samozamykacza górnego z szyną ślizgową EN 3-6 z elektryczną funkcją rozłączenia i dźwignią swobodnego ruchu
  • Bezstopniowa regulacja z przodu siły zamykania EN3-6
  • Optyczny wskaźnik siły zamykania zapewnia prawidłowe ustawienie
  • Prędkość zamykania regulowana za pomocą zaworu z boku
  • Końcowa faza zamykania regulowana za pomocą zaworu z boku
  • Elektryczna funkcja rozłączenia
  • Samozamykacz do zastosowania z drzwiami prawymi i lewymi
Pokaż więcej
  • Napięcie zasilania 24 V DC
Skontaktuj się z nami

Obszary zastosowań

  • Drzwi przeciwpożarowe i dymoszczelne
  • Prawe i lewe drzwi przymykowe
  • Drzwi przymykowe o szerokości skrzydła do 1400 mm
  • Montaż na skrzydle po stronie zawiasowej
  • Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia i ze swobodnym ruchem
  • Dostępy bez barier według DIN 18040

Specyfikacje produktu

Korpus zamykający TS 5000 E Hy 3-6
Szerokość skrzydła (maks.) 1400 mm
Rodzaj montażu Montaż na skrzydle po stronie zawiasowej
Kąt otwarcia (maks.) 180 °
Napięcie wejściowe 24 V DC
Zapotrzebowanie energii 1 W
Czas włączenia 100 %
Tętnienie szczątkowe 20 %
Stopień ochrony IP20
Zgodność z wymaganiami normy EN 1154:1996/A1:2002/AC:2006, EN 1155
Przystosowanie drzwi przeciwpożarowych Tak
Długość 327 mm
Szerokość 46 mm
Wysokość 60 mm
Zakres ruchu swobodnego drzwi 85 ° - 160 °
Regulowana siła zamykania Tak, bezstopniowo
Regulacja prędkości zamykania Tak
Regulowana końcowa faza zamykania Tak, przez zawór
Tłumienie otwierania zintegrowane Nie
Pozycja ustawienia siły zamykania Z przodu
Wskaźnik optyczny siły zamykania Tak
Zawór bezpieczeństwa chroniący przed przeciążeniem Tak
Zawory termostabilizujące Tak
Położenie zablokowane Elektryczna, do funkcji rozłączenia
