TS 5000 R-ISM/0

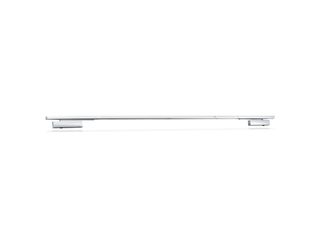

TS 5000 R-ISM/0 ECline * System samozamykacza górnego z szyną ślizgową do drzwi dwuskrzydłowych ze zintegrowanym mechanizmem kolejności zamykania i wyłącznikiem dymowym bez elektrycznego podtrzymania położenia otwarcia
- System złożony z dwóch samozamykaczy TS 5000 ECline, szyny ślizgowej R-ISM/0 bez elektrycznego podtrzymania położenia otwarcia
- Bezstopniowa regulacja siły zamykania EN3-5
- Napięcie robocze 230 V AC
- Możliwość stosowania na drzwiach prawych i lewych bez konieczności przestawiania
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
- Wyłącznik dymowy ze wskaźnikiem zanieczyszczenia i adaptacją progu wyzwalania alarmu
- Możliwość podłączenia dodatkowych czujników dymu
- Hydrauliczna regulacja końcowej fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Prędkość zamykania można dostosować indywidualnie
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Optyczny wskaźnik siły zamykania do lekkiego kontrolowania ustawienia
- Wszystkie funkcje regulowane z przodu
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Dwuskrzydłowe prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z rozstawem zawiasów do 2500 mm
- Minimalny odstęp zawiasów 1500 mm, minimalna szerokość skrzydła czynnego 875 mm i skrzydła biernego 400 mm
- Mechanizmy podtrzymania położenia otwarcia ze zworą elektromagnetyczną (jako akcesoria) i wyłącznikiem dymowym (zintegrowanym w szynie ślizgowej)

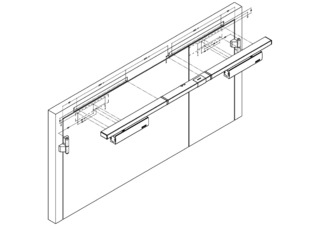

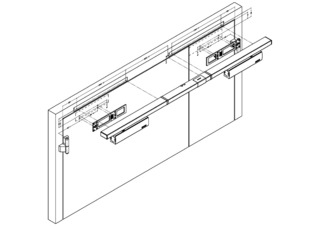

- Montaż na skrzydle po stronie zawiasowej
Specyfikacje produktu
| TS 5000 R-ISM/0 ECline | |
| Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm | 1250 mm |
| Szerokość skrzydła (maks.) | 1250 mm |
| Rodzaj montażu | Montaż na skrzydle po stronie zawiasowej |
| Kąt otwarcia (maks.) | 180 ° |
| Napięcie wejściowe | 230 V AC |
| Częstotliwość napięcia zasilania | 50 Hz |
| Minimalny odstęp zawiasów | 1500 mm |
| Minimalna szerokość skrzydła biernego | 400 mm |
| Przystosowanie drzwi przeciwpożarowych | Tak |
| Regulowana siła zamykania | Tak, bezstopniowo |
| Regulacja prędkości zamykania | Tak |
| Regulowana końcowa faza zamykania | Tak, przez zawór |
| Tłumienie otwierania zintegrowane | Tak, regulacja hydrauliczna |
| Pozycja ustawienia siły zamykania | Z przodu |
| Wskaźnik optyczny siły zamykania | Tak |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Opcja / Opcja |
| Zakres podtrzymania otwarcia | 180 ° |
| Wyłącznik dymowy zintegrowany | Tak |
| Regulacja kolejności zamykania zintegrowana | Tak |
Do pobrania
System samozamykaczy TS 5000 R-ISM/0 SoftClose / ECline z HM
