TZ 320 SN UP * Centrala drzwiowa do sterowania drzwi ewakuacyjnych z przełącznikiem kluczykowym i zasilaczem
- Kołpak uderzeniowy o dużej powierzchni umożliwia w sytuacjach paniki szybkie i bezpieczne załączenie podświetlanego przycisku awaryjnego
- Kolorowe zaciski przyłączeniowe ułatwiają podłączenie elektryczne
- Trzy wejścia o dowolnie regulowanych parametrach i dwa wyjścia o dowolnie regulowanych parametrach zapewniają liczne możliwości dla dodatkowych komponentów
- Liczbę wejść i wyjść można zwiększyć przy pomocy modułu interfejsów IO 420 lub skrzynki zaciskowej KL 220
- Zintegrowany zasilacz oferuje dodatkową uniwersalność
- Zintegrowany przełącznik kluczykowy umożliwia uprawnione przechodzenie przez drzwi ewakuacyjne
Obszary zastosowań
- Zabezpieczenie drzwi ewakuacyjnych przed nieuprawnionym przechodzeniem zgodne z EltVTR
- Możliwość zastosowania w drzwiach jedno- i dwuskrzydłowych
- Zdolność sieciowania przez magistralę umożliwia np. sterowanie śluzami, przekazywanie alarmów, podłączenie do systemu techniki sterowania budynkiem
- Możliwość połączenia z zamkami z napędem i napędami drzwi rozwieranych
- Realizacja dwukierunkowych drzwi ewakuacyjnych
- Montaż podtynkowy zapewnia płynną integrację w budynku

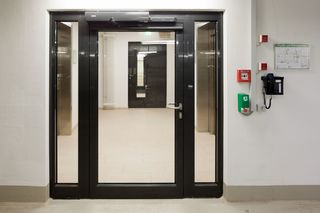

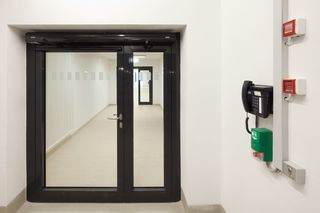

Sytuacje montażowe w budynkach referencyjnych i filmy
Specyfikacje produktu
TZ 320 SN UP | |
Szerokość | 81 mm |
Wysokość | 223 mm |
Rodzaj montażu | Podtynkowy |
Temperatura robocza | -10 - 55 °C |
Stopień ochrony | IP30 |
Napięcie robocze | 24 V DC |
Pobór prądu | 100 mA |
Napięcie zasilania | 230 V |
Zasilanie elektryczne odbiorników zewnętrznych (24 V DC) | 600 mA |
Obciążalność zestyków | 30 V / 1 A |
Styk sabotażowy | Tak |
Liczba wejść | 3 Stk. |
Liczba wyjść | 2 Stk. |
Przycisk awaryjny | Tak |
Wskaźnik optyczny | tak |
Głośność | 75 db |
Rodzaj cylindra | Półwkładka cylindryczna Euro |
Z kablem taśmowym | Tak |
Konfiguracja | Terminal serwisowy ST 220 |
Spełnia wymogi Dyrektywy w sprawie elektrycznych blokad drzwi na drogach ewakuacyjnych (EltVTR) | Tak |
Do pobrania
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
