Slimdrive SCR-FR GGS Automatyczny system łukowych drzwi przesuwnych pełnych do dróg ewakuacyjnych i ratunkowych do wykonania rozwiązań całoszklanych
- Funkcja drogi ewakuacyjnej z redundantnym wykonaniem napędu
- Bardzo cichy napęd na prąd stały o niewielkim zużyciu o wysokości zaledwie 7 cm
- System składa się z dwóch napędów, sterowanych oddzielnie od siebie
- Wysokiej jakości okucie ze stali szlachetnej otwiera rozmaite możliwości zastosowania

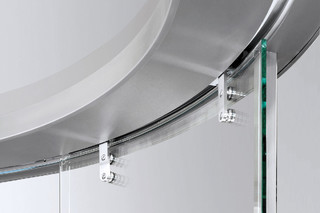

- Skrzydła przesuwne są bezramowe i są mocowane do wózka rolkowego za pomocą dwóch uchwytów punktowych na każde skrzydło
- Prowadnicę podłogową mocuje się do szkła przy użyciu uchwytów punktowych
- Szerokość otwarcia większa o 40% niż w liniowych napędach drzwi przesuwnych
- Możliwe różnorodne warianty napędów i opcje wyposażenia
- Ze zdolnością sieciowania i zintegrowania w automatyce budynku za pomocą otwartego standardu (BACnet)
- Samodzielne rozpoznawanie i protokołowanie błędów
- Możliwość dowolnej parametryzacji wejść i wyjść dla różnych funkcji
- Zintegrowany akumulator do otwarcia awaryjnego w przypadku błędów istotnych dla bezpieczeństwa, np. awarii zasilania
- Samoczyszczący się wózek rolkowy obniżający koszt konserwacji
- Opcjonalnie dostępne różne rygle mechaniczne i elektryczne
Obszary zastosowań
- Dwu- i czteroskrzydłowe całoszklane systemy drzwiowe na drogach ewakuacyjnych i ratunkowych
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Reprezentacyjne wejścia do budynku z dużą ilością padającego światła
- Fasady o wąskich konstrukcjach słupowo-ryglowych
- Fasady szklane o najwyższych wymaganiach aranżacyjnych
- Możliwe szerokości otwarcia od 800 do 2300 mm
- Ciężary skrzydeł drzwi do maks. 100 kg
Sytuacje montażowe w budynkach referencyjnych i filmy
Slimdrive SCR-FR GGS
Odpowiednia do drzwi wewnętrznych i zewnętrznych o dużym natężeniu ruchu. Do reprezentacyjnych wejść do budynku z dużą ilością padającego światła. Posiada funkcję drogi ewakuacyjnej z redundantnym wykonaniem napędu. © Jean-Louis Martinetti / GEZE GmbH
Specyfikacje produktu
| Slimdrive SCR-FR GGS | |
| Do dróg ewakuacyjnych i ratunkowych | Tak |
| Budownictwo bez barier | Tak |
| Regulowana prędkość otwierania (przewietrzanie) | Tak |
| Regulacja prędkości zamykania | Tak |
| Szerokość otwarcia drzwi 2-skrzydłowych | 800 mm - 2300 mm |
| Wysokość przejścia w świetle | 2500 mm |
| Wysokość wieńca (min.) | 75 mm |
| Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 120 kg |
| Ciężar skrzydła (maks.), drzwi 2-skrzydłowe | 120 kg |
| Promień (min.) | 1250 mm |
| Promień (maks.) | 2000 mm |
| Wersja skrzydła przesuwnego | szkło ESG-H 10 mm z systemem okuć GGS (wariant GGS), szkła specjalne dostępne na zapytanie |
| Wersja ścianek bocznych | szkło VSG 10 mm, szkła specjalne dostępne na zapytanie |
| Powierzchnia | malowane proszkowo wg RAL, z metalu lekkiego, anodowane E6/EV1, barwione aluminium anodowane wg wzoru, Obłożone polerowaną stalą nierdzewną, obłożone stalą nierdzewną o ziarnistości 240, specjalne powłoki dostępne na zapytanie |
| Wersja konstrukcji dachowej | pyłoszczelna osłona blaszana, dach szklany |
| Oświetlenie | w wersji ze szklanym dachem niemożliwe |
| Wykładzina podłogowa | Mata antypoślizgowa, Wykładzina podłogowa wg życzenia klienta |
| Kurtyna powietrzna | w zależności od konstrukcji dachu |
| Asymetryczne połączenie z fasadą | Tak |
| Funkcje specjalne dostępne na zapytanie | Tak |
| Obsługa | Programator DPS, Programator TPS, Sterowanie przez system zarządzania budynkiem |
| Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
