TS 5000 E-ISM/G

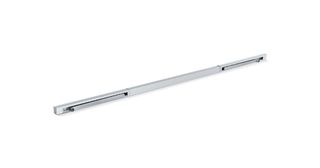

Szyna ślizgowa E-ISM/G TS 5000 * ciągła, ze zintegrowanym mechanizmem kolejności zamykania, elektrycznym podtrzymaniem położenia otwarcia na skrzydle czynnym i dźwigniami
- Napięcie zasilania 24 V DC
- Siła trzymająca elektromechanicznej funkcji podtrzymania otwarcia z bezstopniową regulacją
- Możliwe wyrównanie wysokości +/- 2 mm
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Ochrona przed zniszczeniem przez elastyczne cięgno Bowdena
- Regulacja pozioma w pozycji montażowej o 4 mm za pomocą otworów podłużnych
Obszary zastosowań
- Dwuskrzydłowe drzwi z regulacją kolejności zamykania
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowanym zespołem podtrzymania otwarcia na skrzydle czynnym
- Montaż po stronie zawiasowej
- Prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z odstępem zawiasów do 2800 mm
Specyfikacje produktu
| Szyna ślizgowa E-ISM/G TS 5000 | |
| Napięcie wejściowe | 24 V DC |
| Zapotrzebowanie energii | 2.4 W |
| Czas włączenia | 100 % |
| Tętnienie szczątkowe | 20 % |
| Stopień ochrony | IP43 |
| Minimalny odstęp zawiasów | 1300 mm |
| Minimalna szerokość skrzydła biernego | 400 mm |
| Zgodność z wymaganiami normy | EN 1155, EN 1158 |
| Długość | 2630 mm |
| Szerokość | 40 mm |
| Wysokość | 30 mm |
| Ogranicznik otwarcia do doposażenia | Tak |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Tak / Opcja |
| Położenie zablokowane za pomocą chwytaka magnetycznego do drzwi na skrzydle czynnym / biernym | Opcja |
| Położenie zablokowane przejezdne | Tak |
| Zakres podtrzymania otwarcia | 80 ° - 130 ° |
| Regulacja kolejności zamykania zintegrowana | Tak |
| Regulacja wysokości możliwa | Tak |
| Nastawny ogranicznik kąta otwarcia | Tak |
Do pobrania
ISM szyna ślizgowa ISM TS 5000 nadmierna długość
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
