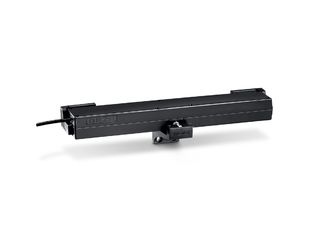

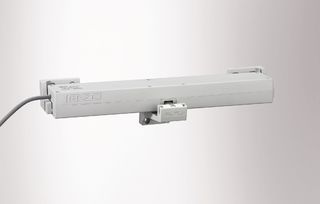

ECchain * Siłownik łańcuchowy z uniwersalnymi konsolami do prostych automatyzacji w trybie wentylacji
- Niedrogi i wydajny napęd łańcuchowy do zastosowań wentylacji 230 V
- Możliwe zmienne ustawienie skoku na 200 mm lub 400 mm do różnych wymagań wentylacji
- Uniwersalne zamocowania i konsole do standardowych systemów profili
- Szybki i łatwy montaż
- Możliwość różnego zastosowania na małych naświetlach
Obszary zastosowań
- Wentylacja grawitacyjna (230 V) także do prywatnego budownictwa mieszkaniowego
- Okna otwierane do wewnątrz i na zewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwiernymi
- Montaż na oknach z drewna, tworzyw sztucznych lub metalowych
- Montaż na ramie
Sytuacje montażowe w budynkach referencyjnych i filmy
Informacja bezpieczeństwa
Spadające skrzydła okienne mogą stanowić poważne zagrożenie dla zdrowia i życia osób przebywających w pobliżu. Dlatego w przypadku stosowania napędów GEZE przy oknach uchylnych górą bezwzględnie wymagane jest użycie nożyc bezpiecznych GEZE.
Specyfikacje produktu
ECchain | |
Wymiary | 409 x 44 x 63 mm |
Zapotrzebowanie miejsca na ramie (min.) | Montaż na ramie DW: 55 mm, montaż na ramie NZ: 35 mm |
Zapotrzebowanie miejsca na skrzydle (min.) | Montaż na ramie DW: 37 mm, montaż na ramie NZ: 20 mm |
Prędkość otwierania w trybie przewietrzania | 9 mm/s |
Prędkość zamykania (maks.) | 9 mm/s |
Siła dociskowa (maks.) | 250 N |
Siła domknięcia (maks.) | 1800 N |
Siła ciągnąca | 250 N |
Masa skrzydła | 200 kg* |
Przylga | 10 ‒ 23 mm |
Napięcie w trybie pracy | 230 V ± 10 % |
Napięcie robocze | 230 V |
Pobór prądu | 0.13 A |
Pobór mocy | 30 W |
Czas włączenia | 30 % |
Min. przekrój żył | 0.75 mm² |
Liczba żył | 4 zyly |
Temperatura robocza | -5 - 60 °C |
Stopień ochrony | IP30 |
Klasa ochrony | II |
Wyłączenie w pozycji krańcowej wysunięcia | Wyłącznik krańcowy |
Wyłączenie w pozycji krańcowej wsunięcia | elektronicznie za pomocą poboru prądu |
Zabezpieczenie przeciążeniowe | Tak |
Okno uchylne górą DO WEWNĄTRZ montaż na ramie | Tak |
Okno obrotowe DO WEWNĄTRZ montaż na ramie | Tak |
Okno rozwierne NA ZEWNĄTRZ montaż na ramie | Tak |
Okno uchylne dołem NA ZEWNĄTRZ montaż na ramie | Tak |
Do pobrania
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
