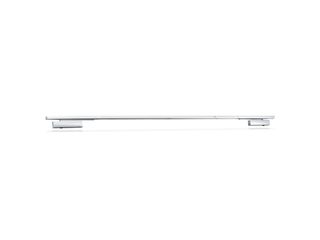

Szyna ślizgowa dwuskrzydłowa
TS 5000 SoftClose R-ISM/S * System samozamykacza górnego z szyną ślizgową do drzwi dwuskrzydłowych z funkcją końcowej fazy zamykania/hamowania, zintegrowaną regulacją kolejności zamykania, elektryczną funkcją podtrzymania otwarcia na skrzydle biernym i centralą z wyłącznikiem dymowym

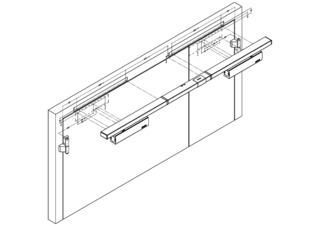

- System złożony z dwóch samozamykaczy TS 5000 i szyny ślizgowej R-ISM/S z zespołem podtrzymania otwarcia na skrzydle biernym
- Bezstopniowa regulacja siły zamykania EN2-6
- Napięcie robocze 230 V AC
- Możliwość stosowania na drzwiach prawych i lewych bez konieczności przestawiania
- Elektryczne podtrzymanie położenia otwarcia w szynie ślizgowej skrzydła biernego, zakres podtrzymania otwarcia 80°–130°
- Funkcja podtrzymania otwarcia skrzydła czynnego realizowana przez chwytak magnetyczny lub samozamykacz z ramieniem swobodnym
- Kontrola podtrzymania otwarcia skrzydła drzwi poprzez bezpotencjałowy styk elektrycznego podtrzymania położenia otwarcia
- Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
- Wyłącznik dymowy ze wskaźnikiem zanieczyszczenia i adaptacją progu wyzwalania alarmu
- Możliwość podłączenia dodatkowych czujników dymu
- Końcowa faza zamykania / funkcja wyhamowania regulowana za pomocą zaworu z przodu
- Prędkość zamykania można dostosować indywidualnie
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Optyczny wskaźnik siły zamykania do lekkiego kontrolowania ustawienia
- Wszystkie funkcje regulowane z przodu
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Dwuskrzydłowe prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z odstępem zawiasów do 2800 mm i szerokością skrzydła 1400 mm
- Montaż na skrzydle po stronie zawiasowej
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowanym zespołem podtrzymania otwarcia na skrzydle biernym
Specyfikacje produktu
| TS 5000 SoftClose R-ISM/S | |
| Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm | 1400 mm |
| Szerokość skrzydła (maks.) | 1400 mm |
| Rodzaj montażu | Montaż na skrzydle po stronie zawiasowej |
| Kąt otwarcia (maks.) | 180 ° |
| Napięcie wejściowe | 230 V AC |
| Częstotliwość napięcia zasilania | 50 Hz |
| Minimalny odstęp zawiasów | 1500 mm |
| Minimalna szerokość skrzydła biernego | 400 mm |
| Przystosowanie drzwi przeciwpożarowych | Tak |
| Regulowana siła zamykania | Tak, bezstopniowo |
| Regulacja prędkości zamykania | Tak |
| Regulowana końcowa faza zamykania | Tak, przez zawór |
| Końcowa prędkość zamykania, regulowana | Tak |
| Tłumienie otwierania zintegrowane | Tak, regulacja hydrauliczna |
| Pozycja ustawienia siły zamykania | Z przodu |
| Wskaźnik optyczny siły zamykania | Tak |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Nie / Tak |
| Zakres podtrzymania otwarcia | 80 ° - 130 ° |
| Wyłącznik dymowy zintegrowany | Tak |
| Regulacja kolejności zamykania zintegrowana | Tak |
Do pobrania
System samozamykaczy TS 5000 R-ISM/0 SoftClose / ECline z HM
