TSA 325 NT ręczny * Ręczny system drzwi karuzelowych do drzwi trzy- lub czteroskrzydłowych
- Do obracania skrzydeł drzwi wystarcza niewielki nacisk ręką
- Tańszy niż napęd drzwi automatycznych, ponieważ nie zawiera urządzeń zabezpieczających wg EN 16005
- Precyzyjne zamknięcie skrzydeł drzwi za pomocą ścian bocznych
- Dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu
- Optymalny ogranicznik prędkości obrotowej reguluje prędkość obwodową przy osiąganiu maks. granicznej prędkości obrotowej
- Opcjonalny automatyczny system pozycjonujący przywraca drzwi po przejściu do sytuacji wyjściowej
Obszary zastosowań
- Trzy- i czteroskrzydłowe systemy drzwiowe
- Drzwi wewnętrzne i zewnętrzne o małym natężeniu ruchu
- Reprezentacyjne wejścia do budynku z dużą ilością padającego światła
- Fasady o wąskich konstrukcjach słupowo-ryglowych
- Fasady szklane o najwyższych wymaganiach aranżacyjnych
- Możliwa średnica wewnętrzna od 1800 do 3600 mm
- Systemy profili dopasowane do szkła zespolonego ISO-Glas oraz pojedynczego, systemy całoszklane GGS oraz zintegrowane całoszklane IGG

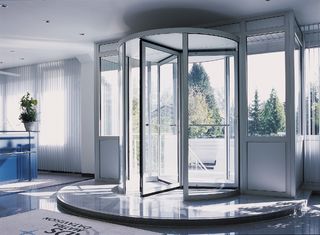

Sytuacje montażowe w budynkach referencyjnych i filmy
TSA 325 NT
Drzwi karuzelowe ręczne zapewniają cichy, elegancki i łatwy dostęp do budynku. Stanowią one rozwiązanie dostosowane do potrzeb, kiedy liczba odwiedzających i szerokości przejścia są raczej niewielkie. Podobnie jak krzyżaki obrotowe, drzwi karuzelowe z napędem ręcznym obracają się po lekkim naciśnięciu dłonią. Urządzenia zabezpieczające nie są konieczne. Drzwi karuzelowe przyczyniają się do efektywności energetycznej w budynku. Podczas otwierania minimalizowane są straty ciepła wewnętrznego oraz przedostające się zimno. © Martin Jakob / GEZE GmbH
TSA 325 NT z Slimdrive EMD-F
Drzwi karuzelowe ręczne i automatyczny napęd drzwi rozwieranych Slimdrive EMD-F zainstalowane w hotelu The Nadler Hotel w Soho, Londyn © Michael Molloy / GEZE GmbH
Drzwi karuzelowe z półautomatyką GEZE TSA 325 w centrali ÖAMTC, Wiedeń
Wejście główne i boczne to drzwi karuzelowe z półautomatyką GEZE TSA 325. Drzwi ewakuacyjne i przeciwpożarowe z różnymi samozamykaczami GEZE TS 5000 ISM (E-ISM, EFS). RWA w warsztatach RWA 110 Tandem. © Sigrid Rauchdobler / GEZE GmbH
Specyfikacje produktu
| TSA 325 NT ręczny | |
| Obsługa ręczna | Tak |
| Ogranicznik prędkości obrotowej (opcja) | Tak |
| Automat pozycjonujący (opcja) | Tak |
| Funkcja serwo | Tak |
| Średnica wewnętrzna (min.) | 1800 mm |
| Średnica wewnętrzna (maks.) | 3600 mm |
| Do drzwi 3-skrzydłowych | Tak |
| Do drzwi 4-skrzydłowych | Tak |
| Wysokość przejścia w świetle | 3000 mm |
| Wysokość wieńca (min.) | 75 mm |
| Wersja ścianek bocznych | szkło VSG 10 mm, wypełnienie paneli 22 mm, panel o gładkiej powierzchni 34 mm, szkła specjalne dostępne na zapytanie |
| Wersja konstrukcji dachowej | dach pyłoszczelny z pokryciem drewnianym, pyłoszczelna osłona blaszana, wodoszczelny dach z rynienkami |
| Oświetlenie | w wersji z dachem |
| Wykładzina podłogowa | Mata antypoślizgowa, Wykładzina podłogowa wg życzenia klienta |
| Kurtyna powietrzna | Elektryczna kurtyna powietrzna, wodna kurtyna powietrzna, w zależności od konstrukcji dachu |
| Umiejscowienie zamknięcia nocnego | obszar wewnętrzny, obszar zewnętrzny |
| Typ zamknięcia nocnego | Tryb ręczny |
| Konstrukcja zamknięcia nocnego | szkło VSG 10 mm, szkło izolacyjne 22 mm, wypełnienie paneli 22 mm, szkła specjalne dostępne na zapytanie |
| Blokada | Tryb ręczny, pręt, elektromechaniczna |
| Uchwyty drzwiowe poziome lub pionowe | Tak |
| Pierścień podłogowy | Tak |
| Napęd podpodłogowy | Tak |
| Przycisk dla niepełnosprawnych | Tak |
| Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
