GC 342 * Czujnik laserowy do zabezpieczania drzwi automatycznych i okien ze zintegrowaną maskownicą obiektów i ścienną
- Kompaktowy i niezajmujący wiele miejsca czujnik zabezpieczający
- Rozbudowany obszar detekcji zabezpiecza szerokość skrzydła od 1600 mm
- Zintegrowane maskownice obiektowe i ścienne w pobliżu maksymalnego otwarcia drzwi
- Obszar zabezpieczenia na głównej krawędzi zamykającej rozszerza się automatycznie w zależności od kąta drzwi
- Automatyczne uczenie systemu przez naciśnięcie przycisku
- Unikanie zagrożeń powodowanych przez krawędzie miażdżące i tnące w oknach zautomatyzowanych
Obszary zastosowań
- Zabezpieczanie automatycznych drzwi rozwieranych i karuzelowych
- Drzwi wewnętrzne i zewnętrzne
- Zastosowanie w drzwiach szerokich o szerokości skrzydła do 1600 mm
- Trudne warunki na podłożu, np. podłoga odblaskowa, wycieraczka, szyny metalowe
- Zastosowanie w drzwiach z ciągłym pionowym pochwytem dźwigni antypanicznej

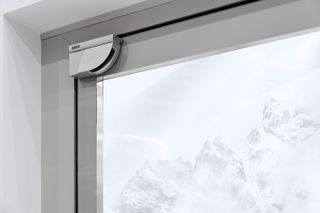

- Zabezpieczenie głównej i bocznej krawędzi zamykającej okien automatycznych

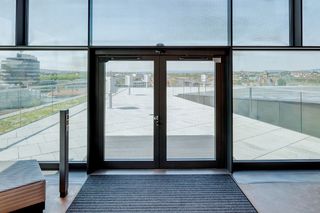

Sytuacje montażowe w budynkach referencyjnych i filmy
Specyfikacje produktu
GC 342 | |
Wymiary | 143 x 86 x 40 mm |
Technologia | Czujnik laserowy, pomiar czasu pracy światła |
Liczba aktywnych czujników podczerwieni | 1 |
Napięcie robocze | 12-24 V DC ± 15% |
napięcie przełączania | 42 V |
Prąd łączeniowy | 100 mA |
Wyjście | 2 bezpotencjałowe styki przekaźnikowe |
Stopień ochrony | IP54 |
Długość kabla przyłączeniowego | 2500 mm |
Wysokość montażu (min.) | 1500 mm |
Wysokość montażu (maks.) | 3870 mm |
Czas reakcji | Zabezpieczenie skrzydła drzwi: < 50 ms / obszar ochrony palców: < 90 ms |
Temperatura robocza | -30 - 60 °C |
Wilgotność powietrza | 0-95% względna, bez kondensacji |
Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
Do pobrania
LABELLING OBLIGATION: © Nico Walke / GEZE GmbH
LABELLING OBLIGATION: © Nico Walke / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
