Slimdrive EMD

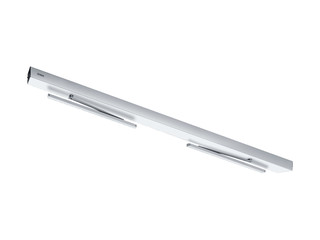

System napędowy do drzwi rozwieranych Slimdrive EMD-F dwuskrzydłowych * Elektromechaniczny system drzwi rozwieranych do dwuskrzydłowych drzwi przeciwpożarowych i dymoszczelnych
- Bezstopniowa regulacja siły zamykania EN 4-6
- Prędkość otwierania i zamykania można dostosowywać indywidualnie
- Mechaniczna końcowa faza zamykania w trybie bezprądowym i elektryczna końcowa faza zamykania w trybie regulacji, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Funkcja trybu niskiej energii, zamykanie i otwieranie drzwi ze zmniejszoną prędkością spełnia najwyższe wymagania bezpieczeństwa
- Funkcja serwo do silnikowego wspomagania podczas ręcznego otwierania drzwi
- System wykrywania przeszkody rozpoznaje przeszkodę przez dotyk i zatrzymuje proces otwierania lub zamykania
- Automatyczne odwracanie rozpoznaje przeszkodę i cofa się do pozycji otwarcia
- Funkcja Push & Go załącza napęd automatyczny po lekkim ręcznym naciśnięciu skrzydła drzwi
- Napęd można stosować z szyną rolkową lub układem dźwigniowo-drążkowym
- Podłączana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru powoduje samoczynne zamknięcie drzwi
- Możliwość dowolnej parametryzacji wejść i wyjść dla różnych funkcji
- Ze zdolnością sieciowania i zintegrowania w automatyce budynku za pomocą otwartego standardu (BACnet)
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia – należy uwzględnić wymagania obowiązujące w danym kraju
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Montaż na skrzydle i montaż na ramie
Specyfikacje produktu
| System napędowy do drzwi rozwieranych Slimdrive EMD-F dwuskrzydłowych | |
| Wysokość | 70 mm |
| Głębokość | 121 mm |
| Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 230 kg |
| Wymiar zawiasów (min.-maks.), dwuskrzydłowe | 1500 mm - 2800 mm |
| Szerokość skrzydła (min.- maks.) | 750 mm - 1400 mm |
| Typ napędu | elektromechaniczna |
| Kąt otwarcia (maks.) | 130 ° |
| Naciąg sprężyn | EN 4 - EN 6 |
| Drzwi lewe | Tak |
| Drzwi prawe | Tak |
| Montaż górny po stronie przeciwzawiasowej z układem dźwigniowo-drążkowym | Tak |
| Montaż górny po stronie przeciwzawiasowej z szyną rolkową | Tak |
| Montaż na ramie po stronie zawiasowej z szyną rolkową | Tak |
| Montaż na skrzydle po stronie zawiasowej z szyną rolkową | Tak |
| Mechaniczna końcowa faza zamykania | Tak |
| Elektryczna końcowa faza zamykania | Tak |
| Elektryczna regulacja kolejności zamykania | Tak |
| Rozłączenie sieci | Wyłącznik główny w napędzie |
| Opóźnienie załączania (maks.) | 20 s |
| Napięcie robocze | 230 V |
| Moc znamionowa | 230 W |
| Zasilanie elektryczne odbiorników zewnętrznych (24 V DC) | 1000 mA |
| Temperatura robocza | -15 - 50 °C |
| Stopień ochrony | IP20 |
| Tryb pracy | wył., Automatyka, stale otwarty, Godziny zamknięcia sklepu, noc |
| Rodzaj działania | całkowicie automatyczny |
| Funkcja automatyki | Tak |
| Funkcja niskiego zużycia prądu | Tak |
| Funkcja serwo | Tak |
| Automatyczne odwracanie | Tak |
| Push & Go | regulowane |
| Obsługa | Programator DPS, Programator zintegrowany z napędem, Terminal serwisowy ST 220 |
| Konfiguracja | Terminal serwisowy ST 220, Programator DPS |
| Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
