Ramię nożycowe jednoskrzydłowe

TS 4000 R * Górny samozamykacz z ramieniem nożycowym z elektrycznym podtrzymaniem położenia otwarcia i wyłącznikiem dymowym

samozamykacz TS 4000 R Samozamykacz górny z elektrohydrauliczn funkcj podtrzymania otwarcia wg EN 1155, si a zamykania 1-6, ze zintegrowanym wy cznikiem dymowym
  • Bezstopniowa regulacja siły zamykania EN 1-6
  • Napięcie robocze 230 V AC
  • Możliwość stosowania na drzwiach prawych i lewych bez konieczności przestawiania
  • Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
  • Wyłącznik dymowy ze wskaźnikiem zanieczyszczenia i adaptacją progu wyzwalania alarmu
  • Możliwość podłączenia dodatkowych czujników dymu
  • Elektryczne podtrzymanie położenia otwarcia odpowiednie zgodnie z EN 1155 do mechanizmów podtrzymania położenia otwarcia
  • Elektryczne podtrzymanie położenia otwarcia z zakresem podtrzymania otwarcia 80°-175°
  • Mechaniczna końcowa fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
  • Prędkość zamykania można dostosować indywidualnie
  • Optyczny wskaźnik siły zamykania do lekkiego kontrolowania ustawienia
  • Wszystkie funkcje regulowane z przodu (oprócz końcowej fazy zamykania)
Skontaktuj się z nami

TS 4000 R

Obszary zastosowań

  • Drzwi przeciwpożarowe i dymoszczelne
  • Prawe i lewe drzwi przymykowe
  • Drzwi przymykowe o szerokości skrzydła do 1400 mm
  • Montaż na ramie po stronie przeciwzawiasowej
  • Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia

Specyfikacje produktu

TS 4000 R
Siła zamykania wg EN 1154 EN 1 - 6
Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm 1400 mm
Szerokość skrzydła (maks.) 1400 mm
Rodzaj montażu Montaż na ramie po stronie przeciwzawiasowej
Kąt otwarcia (maks.) 180 °
Napięcie wejściowe 230 V AC
Przystosowanie drzwi przeciwpożarowych Tak
Regulowana siła zamykania Tak, bezstopniowo
Regulacja prędkości zamykania Tak
Regulowana końcowa faza zamykania Tak, przez ramię nożycowe
Pozycja ustawienia siły zamykania Z przodu
Wskaźnik optyczny siły zamykania Tak
Położenie zablokowane Elektryczne
Zakres podtrzymania otwarcia 80 ° - 175 °
Wyłącznik dymowy zintegrowany Tak

Do pobrania

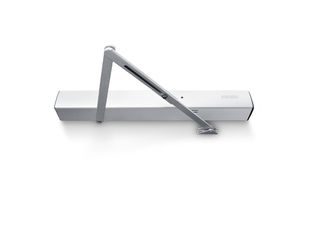

Zdjęcie produktu

samozamykacz TS 4000 R Zdjęcie produktu (72502)
OBOWIĄZEK ETYKIETOWANIA:  © GEZE GmbH

Arkusz uzupełniający

Arkusz uzupełniający PL PT RO RU SK SL SV BG CS ZH DA DE EL EN ES ET FI FR HU IT LT LV MT NL (53762)
Pobierz (.PDF | 560 KB)

Ulotki & Folder

Deklaracje właściwości użytkowych

Deklaracje właściwości użytkowych PL PT RO SK SL SV BG DA DE EL EN ES ET FI FR HR HU IT LT LV NB NL (54080)
Pobierz (.PDF | 755 KB)

Prospekt produktu

Prospekt produktu PL (55924)
Pobierz (.PDF | 10 MB)

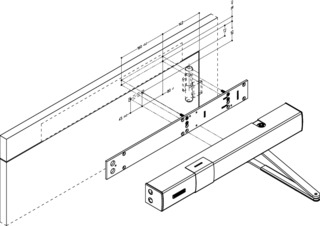

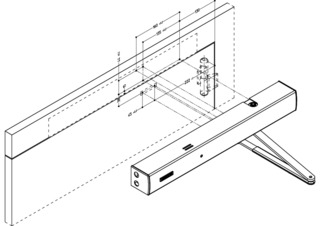

Model 3D

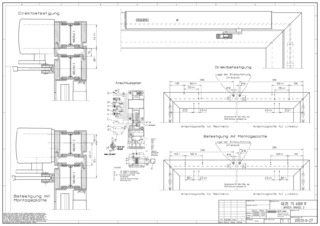

Rysunek montażowy

Karta katalogowa

Pobierz (.PDF | 781 KB)

Warianty i akcesoria

Rami pchaj ce TS 4000/2000
Części

Układ dźwigniowo-drążkowy TS 4000/2000

Standardowy układ dźwigniowo-drążkowy

Szczegóły produktu
Uk ad z d wigni no ycow TS 4000/2000 przed u ony
Części

Układ dźwigniowo-drążkowy TS 4000/2000 przedłużony

Do montażu na ramie w przypadku głębokości ościeżnicy 70–170 mm

Szczegóły produktu
GEZE TS 4000 R-IS KM BG Samozamykacz
Części

Korpus zamykający TS 4000 R KM BG

Korpus podstawowy samozamykacza z ramieniem nożycowym EN 1-6 z centralą z wyłącznikiem dymowym i elektrycznym podtrzymaniem położenia otwarcia

Szczegóły produktu

* Informacja o prezentowanych produktach

Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
