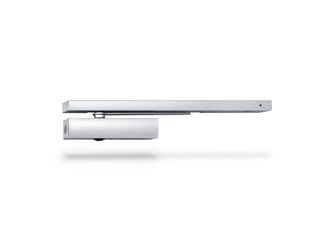

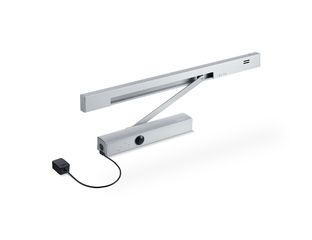

TS 5000 RFS kompletny zestaw * Samozamykacz górny z szyną ślizgową EN 3-6 z elektryczną funkcją rozłączenia i centralą z wyłącznikiem dymowym
- Bezstopniowa regulacja siły zamykania od przodu
- Optyczny wskaźnik siły zamykania zapewnia prawidłowe ustawienie
- Prędkość zamykania regulowana za pomocą zaworu z przodu
- Końcowa faza zamykania regulowana za pomocą zaworu z przodu
- Elektryczna funkcja rozłączenia
- Samozamykacz do zastosowania z drzwiami prawymi i lewymi
- Zasilacz do napięcia zasilania 230 V
- Wyłącznik dymowy z adaptacją progu wyzwalania alarmu, wskaźnikiem zanieczyszczenia i niewidocznym przyciskiem zwalniającym do testowania
- Możliwość podłączenia dodatkowych wyłączników dymowych
- Możliwe wyrównanie wysokości +/- 2 mm
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Prawe i lewe drzwi przymykowe
- Drzwi przymykowe o szerokości skrzydła do 1400 mm
- Montaż na skrzydle po stronie zawiasowej
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia i ze swobodnym ruchem
- Dostępy bez barier według DIN 18040
Specyfikacje produktu
TS 5000 RFS kompletny zestaw | |
Szerokość skrzydła (maks.) | 1400 mm |
Rodzaj montażu | Montaż na skrzydle po stronie zawiasowej |
Kąt otwarcia (maks.) | 180 ° |
Napięcie zasilania | 230 V AC |
Napięcie wejściowe | 230 V AC |
Częstotliwość napięcia zasilania | 50/60 Hz |
Czas włączenia | 100 % |
Stopień ochrony | IP20 |
Zgodność z wymaganiami normy | EN 1154:1996/A1:2002/AC:2006, EN 1155 |
Atesty | Ogólne zezwolenie nadzoru budowlanego DIBt jako urządzenie ustalające |
Przystosowanie drzwi przeciwpożarowych | Tak |
Płyta montażowa z rozmieszczeniem otworów montażowych wg instrukcji EN 1154 | Tak |
Długość | 327 mm |
Szerokość | 47 mm |
Wysokość | 60 mm |
Zakres ruchu swobodnego drzwi | 85 ° - 160 ° |
Regulowana siła zamykania | Tak, bezstopniowo |
Regulacja prędkości zamykania | Tak |
Regulowana końcowa faza zamykania | Tak, przez zawór |
Tłumienie otwierania zintegrowane | Nie |
Pozycja ustawienia siły zamykania | Z przodu |
Wskaźnik optyczny siły zamykania | Tak |
Zawór bezpieczeństwa chroniący przed przeciążeniem | Tak |
Zawory termostabilizujące | Tak |
Położenie zablokowane | Elektryczna, do funkcji rozłączenia |
Wyłącznik dymowy zintegrowany | Tak |
Wskaźnik zanieczyszczenia | Tak |
Adaptacja progu wyzwalania alarmu | Tak |
Zasilacz zintegrowany | Tak |
Nastawny ogranicznik kąta otwarcia | Tak |
