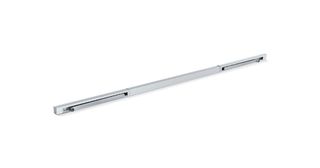

Szyna ślizgowa E-ISM TS 5000 wydłużona * Do 3200 mm z regulacją kolejności zamykania, obustronną elektryczną blokadą położenia otwarcia i dźwigniami
- Elektryczne podtrzymanie położenia otwarcia w szynie ślizgowej z zakresem podtrzymania otwarcia 80°-130°
- Siła trzymająca elektromechanicznej funkcji podtrzymania otwarcia z bezstopniową regulacją
- Napięcie robocze 24 V DC
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Ochrona przed zniszczeniem przez elastyczne cięgno Bowdena
- Regulacja pozioma w pozycji montażowej o 4 mm za pomocą otworów podłużnych
Obszary zastosowań
- Dwuskrzydłowe drzwi z regulacją kolejności zamykania
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia
- Montaż po stronie zawiasowej
- Prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Odstęp zawiasów do 3200 mm
- Minimalny odstęp zawiasów 1300 mm, minimalna szerokość skrzydła biernego 400 mm
Specyfikacje produktu
| Szyna ślizgowa E-ISM TS 5000 wydłużona | |
| Napięcie wejściowe | 24 V DC |
| Zapotrzebowanie energii | 4.8 W |
| Czas włączenia | 100 % |
| Tętnienie szczątkowe | 20 % |
| Stopień ochrony | IP43 |
| Minimalny odstęp zawiasów | 1300 mm |
| Minimalna szerokość skrzydła biernego | 400 mm |
| Zgodność z wymaganiami normy | EN 1155, EN 1158 |
| Długość | 3030 mm |
| Szerokość | 40 mm |
| Wysokość | 30 mm |
| Ogranicznik otwarcia do doposażenia | Tak |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Tak / Tak |
| Położenie zablokowane przejezdne | Tak |
| Zakres podtrzymania otwarcia | 80 ° - 130 ° |
| Regulacja kolejności zamykania zintegrowana | Tak |
| Regulacja wysokości możliwa | Tak |
| Nastawny ogranicznik kąta otwarcia | Tak |
Do pobrania
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
