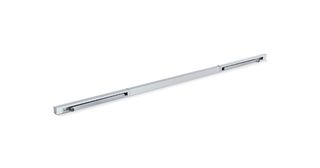

TS 5000 E-ISM/S
Szyna ślizgowa E-ISM/S TS 5000 * ciągła, ze zintegrowanym mechanizmem kolejności zamykania, elektrycznym podtrzymaniem położenia otwarcia na skrzydle biernym i dźwigniami
- Elektryczne podtrzymanie położenia otwarcia na skrzydle biernym z zakresem podtrzymania otwarcia 80°–130°
- Siła trzymająca elektromechanicznej funkcji podtrzymania otwarcia z bezstopniową regulacją
- Napięcie robocze 24 V DC
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Ochrona przed zniszczeniem przez elastyczne cięgno Bowdena
- Regulacja pozioma w pozycji montażowej o 4 mm za pomocą otworów podłużnych
Obszary zastosowań
- Dwuskrzydłowe drzwi z regulacją kolejności zamykania
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowanym zespołem podtrzymania otwarcia na skrzydle biernym
- Do połączenia z samozamykaczem z ramieniem swobodnym lub chwytakiem magnetycznym do drzwi na skrzydle czynnym
- Montaż po stronie zawiasowej
- Prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Odstęp zawiasów do 2800 mm
- Minimalny odstęp zawiasów 1300 mm, minimalna szerokość skrzydła biernego 400 mm
Specyfikacje produktu
| Szyna ślizgowa E-ISM/S TS 5000 | |
| Napięcie wejściowe | 24 V DC |
| Zapotrzebowanie energii | 2.4 W |
| Czas włączenia | 100 % |
| Tętnienie szczątkowe | 20 % |
| Stopień ochrony | IP43 |
| Minimalny odstęp zawiasów | 1300 mm |
| Minimalna szerokość skrzydła biernego | 400 mm |
| Zgodność z wymaganiami normy | EN 1155, EN 1158 |
| Długość | 2630 mm |
| Szerokość | 40 mm |
| Wysokość | 30 mm |
| Ogranicznik otwarcia do doposażenia | Tak |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Opcja / Tak |
| Położenie zablokowane przejezdne | Tak |
| Zakres podtrzymania otwarcia | 130 ° - 80 ° |
| Regulacja kolejności zamykania zintegrowana | Tak |
| Regulacja wysokości możliwa | Tak |
| Nastawny ogranicznik kąta otwarcia | Tak |
