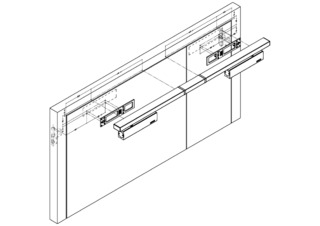

TS 5000 L-ISM ECline * System samozamykacza górnego z szyną ślizgową do dostępnych bez barier drzwi dwuskrzydłowych łatwo się otwierających o szerokości skrzydła do 1250 mm wg DIN 18040 ze zintegrowaną regulacją kolejności zamykania
- System złożony z dwóch samozamykaczy TS 5000 ECline i szyny ślizgowej ISM BG
- Bez barier wg DIN 18040 do EN5 (szerokość skrzydła 1250 mm)
- Bezstopniowa regulacja siły zamykania EN3-5
- Możliwość stosowania na drzwiach prawych i lewych bez konieczności przestawiania
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Hydrauliczna regulacja końcowej fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Prędkość zamykania można dostosować indywidualnie
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Optyczny wskaźnik siły zamykania do lekkiego kontrolowania ustawienia
- Wszystkie funkcje nastawne od przodu, nakład pracy podczas montażu nie większy w porównaniu do systemu standardowego
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Dwuskrzydłowe prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z odstępem zawiasów do 2500 mm i szerokością skrzydła do 1250 mm
- Minimalny odstęp zawiasów 1300 mm, minimalna szerokość skrzydła biernego 400 mm
- Montaż na skrzydle po stronie przeciwzawiasowej
- Dostępy bez barier wg DIN 18040 do EN5
Specyfikacje produktu
TS 5000 L-ISM ECline | |
Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm | 1250 mm |
Szerokość skrzydła (maks.) | 1250 mm |
Rodzaj montażu | Montaż na skrzydle po stronie przeciwzawiasowej |
Kąt otwarcia (maks.) | 130 ° |
Minimalny odstęp zawiasów | 1360 mm |
Minimalna szerokość skrzydła biernego | 380 mm |
Przystosowanie drzwi przeciwpożarowych | Tak |
Regulowana siła zamykania | Tak, bezstopniowo |
Regulacja prędkości zamykania | Tak |
Regulowana końcowa faza zamykania | Tak, przez zawór |
Tłumienie otwierania zintegrowane | Tak, regulacja hydrauliczna |
Pozycja ustawienia siły zamykania | Z przodu |
Wskaźnik optyczny siły zamykania | Tak |
Położenie zablokowane | Opcja |
Regulacja kolejności zamykania zintegrowana | Tak |
