TS 5000 R-ISM * System samozamykacza górnego z szyną ślizgową do drzwi dwuskrzydłowych z regulacją kolejności zamykania i wyłącznikiem dymowym

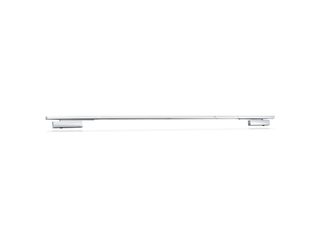

- System złożony z dwóch samozamykaczy TS 5000 i szyny ślizgowej R- ISM
- Bezstopniowa regulacja siły zamykania EN2-6
- Napięcie robocze 230 V AC
- Możliwość stosowania na drzwiach prawych i lewych bez konieczności przestawiania
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
- Wyłącznik dymowy ze wskaźnikiem zanieczyszczenia i adaptacją progu wyzwalania alarmu
- Możliwość podłączenia dodatkowych czujników dymu
- Elektryczne podtrzymanie położenia otwarcia w szynie ślizgowej z zakresem podtrzymania otwarcia 80°-130°
- Hydrauliczna regulacja końcowej fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Prędkość zamykania można dostosować indywidualnie
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Optyczny wskaźnik siły zamykania do lekkiego kontrolowania ustawienia
- Wszystkie funkcje regulowane z przodu
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Dwuskrzydłowe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z odstępem zawiasów do 2800 mm i szerokością skrzydła 1400 mm, zwiększona długość do 3200 mm
- Minimalny odstęp zawiasów 1500 mm, minimalna szerokość skrzydła czynnego 875 mm i skrzydła biernego 400 mm
- Montaż na skrzydle po stronie zawiasowej

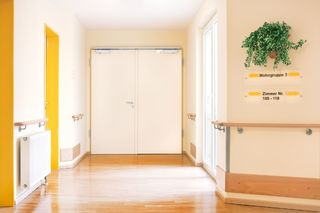

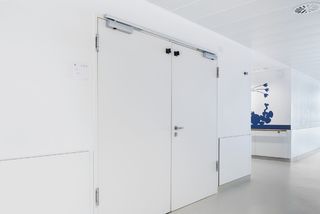

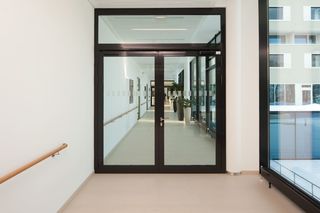

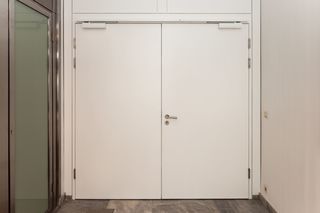

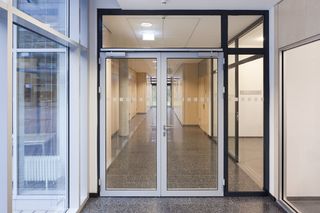

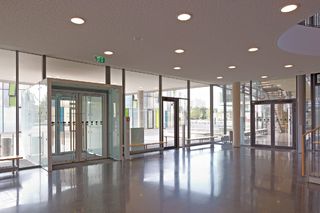

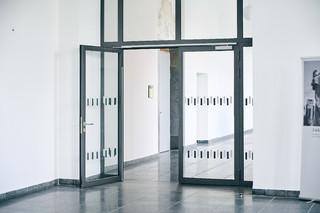

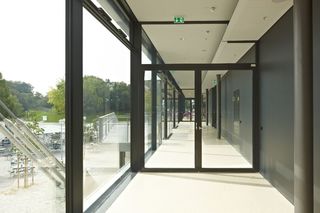

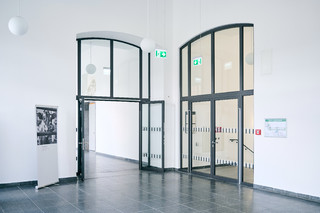

Sytuacje montażowe w budynkach referencyjnych i filmy
Specyfikacje produktu
TS 5000 R-ISM | |
Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm | 1400 mm |
Szerokość skrzydła (maks.) | 1400 mm |
Rodzaj montażu | Montaż na skrzydle po stronie zawiasowej |
Kąt otwarcia (maks.) | 180 ° |
Napięcie wejściowe | 230 V AC |
Częstotliwość napięcia zasilania | 50 Hz |
Minimalny odstęp zawiasów | 1500 mm |
Minimalna szerokość skrzydła biernego | 400 mm |
Przystosowanie drzwi przeciwpożarowych | Tak |
Regulowana siła zamykania | Tak, bezstopniowo |
Regulacja prędkości zamykania | Tak |
Regulowana końcowa faza zamykania | Tak, przez zawór |
Tłumienie otwierania zintegrowane | Tak, regulacja hydrauliczna |
Pozycja ustawienia siły zamykania | Z przodu |
Wskaźnik optyczny siły zamykania | Tak |
Położenie zablokowane | Elektryczne |
Położenie zablokowane na skrzydle czynnym / biernym | Tak / Tak |
Zakres podtrzymania otwarcia | 80 ° - 130 ° |
Wyłącznik dymowy zintegrowany | Tak |
Regulacja kolejności zamykania zintegrowana | Tak |
