Boxer E-ISM * Zintegrowany samozamykacz do drzwi dwuskrzydłowych z regulacją kolejności zamykania, z podtrzymywaną elektrycznie funkcją swobodnego ramienia
- System złożony z dwóch samozamykaczy Boxer i szyny ślizgowej E-ISM
- Bezstopniowa regulacja siły zamykania EN2-4 lub EN3-6
- Możliwość stosowania na drzwiach prawych i lewych bez konieczności przestawiania
- Samozamykacz jest wpuszczony w skrzydło drzwi i ościeżnicę, spełnia najwyższe wymagania stylistyczne
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Elektryczne podtrzymanie położenia otwarcia w szynie ślizgowej z zakresem podtrzymania otwarcia 80°-120°
- Siła trzymająca funkcji podtrzymania otwarcia z regulacją bezstopniową
- Podłączana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru powoduje samoczynne zamknięcie drzwi
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Hydrauliczna regulacja końcowej fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Prędkość zamykania można dostosować indywidualnie
- Wszystkie funkcje ustawiane w stanie zamontowanym
Obszary zastosowań
- Drzwi przeciwpożarowe i przeciwdymowe, wymagane świadectwo kwalifikacji z drzwiami
- Dwuskrzydłowe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z odstępem zawiasów do 2800 mm i szerokością skrzydła do 1400 mm, do drzwi o ciężarze do 180 kg
- Minimalny odstęp zawiasów 1300 mm, minimalna szerokość skrzydła biernego 540 mm
- Do grubości skrzydła drzwiowego od 40 mm
- Montaż zintegrowany
Sytuacje montażowe w budynkach referencyjnych i filmy
Mechanizm podtrzymania położenia otwarcia Boxer 3-6 E-ISM, MST Enschede
Zintegrowany system zamykający do drzwi dwuskrzydłowych z regulacją kolejności zamykania i elektrycznym podtrzymaniem położenia otwarcia © Erwin Kamphuis / GEZE GmbH
samozamykacz Boxer E-ISM + RSZ 6 w domu opieki Zamenhof
Zintegrowany system zamykający do drzwi dwuskrzydłowych z regulacją kolejności zamykania, elektrycznym podtrzymaniem położenia otwarcia i zintegrowanym tłumieniem otwierania, które wyhamowuje energicznie otwarte drzwi. © Dirk Wilhelmy / GEZE GmbH
Specyfikacje produktu
| Boxer E-ISM | |
| Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm | 1400 mm |
| Szerokość skrzydła (maks.) | 1400 mm |
| Masa skrzydła (maks.) | 180 kg |
| Rodzaj montażu | Montaż zakryty |
| Kąt otwarcia (maks.) | 120 ° |
| Minimalny odstęp zawiasów | 1300 mm |
| Minimalna szerokość skrzydła biernego | 540 mm |
| Przystosowanie drzwi przeciwpożarowych | Tak |
| Regulowana siła zamykania | Tak, bezstopniowo |
| Regulacja prędkości zamykania | Tak |
| Regulowana końcowa faza zamykania | Tak, przez zawór |
| Tłumienie otwierania zintegrowane | Tak, regulacja hydrauliczna |
| Pozycja ustawienia siły zamykania | Na górze |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Tak / Tak |
| Regulacja kolejności zamykania zintegrowana | Tak |

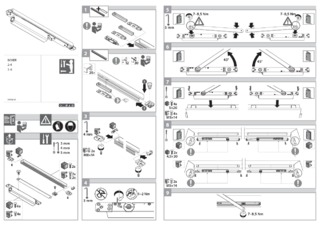

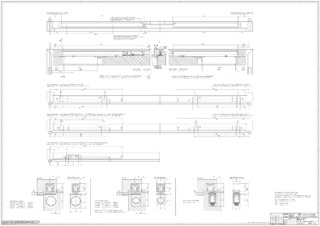

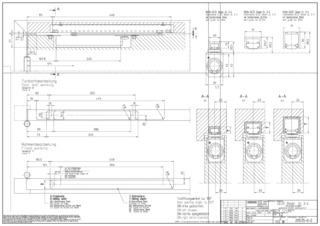

Do pobrania
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
