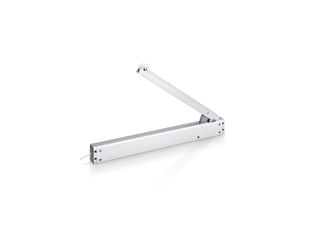

RWA K 600 T * Siłownik ramieniowy do instalacji napowietrzających i oddymiających, montowany na konstrukcji drzwi
- Otwieranie drzwi do 90° w czasie poniżej 60 sekund
- Silny napęd o wysokim momencie obrotowym
- Kabel przyłączeniowy łatwo wymieniany za pomocą wtyku
- Zintegrowany styk sygnalizacyjny do sterowania elektrozaczepem lub komunikatów zwrotnych
- Drzwi umożliwiają swobodne przechodzenie poprzez dowolne załączanie dźwigni za pomocą rolki dociskowej
Obszary zastosowań
- Zastosowanie w systemie instalacji nawiewnej, w którym wymagane są duże kąty otwarcia
- Jedno- i dwuskrzydłowe drzwi z instalacją nawiewną do odprowadzania dymu i ciepła
- Montaż po stronie zawiasowej i przeciwzawiasowej
Sytuacje montażowe w budynkach referencyjnych i filmy

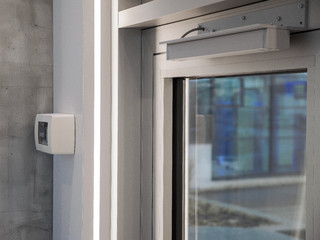

Drzwi napowietrzające w systemie napowietrzania i oddymiania z siłownikiem ramieniowym K 600 T i dodatkowy sterownik zamka z napędem GC Lock Control SHEV GC Lock Control SHEV.
GEZE oferuje kompleksowe rozwiązanie oddymiania i odprowadzania ciepła, które obejmuje centralę oddymiania, napędy drzwi, samoryglujące zamki antypaniczne i dodatkowy sterownik zamka z napędem GC Lock Control SHEV. GC Lock Control SHEV zapewnia bezpieczne działanie zamków z napędem na drzwiach napowietrzających w systemie napowietrzania i oddymiania w przypadku alarmu i działa jednocześnie jako centralny punkt podłączenia dla wszystkich części urządzenia w systemie oddymiania i odprowadzania ciepła. © GEZE GmbH

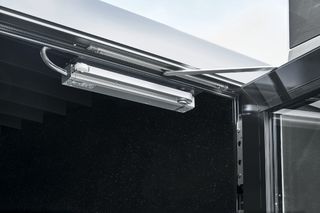

Siłownik ramieniowy GEZE K 600 F + siłownik ryglujący
© Lorenz Frey / GEZE GmbH

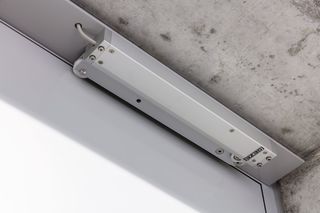

RWA K 600 T
Napęd ramieniowy do systemów napowietrzania do montażu na drzwiach © Lorenz Frey / GEZE GmbH

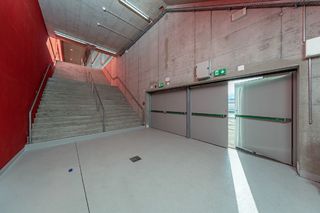

Wyjście awaryjne, Tissot Arena, Biel, z RWA K 600
Schody i wyjście awaryjne kompleksu sportowego Tissot Arena w Biel z napędem ramieniowym RWA K 600 na dwuskrzydłowych drzwiach z regulacją kolejności zamykania. © Lorenz Frey / GEZE GmbH
Napęd ramieniowy RWA K 600 wyjście awaryjne
Napęd ramieniowy RWA K 600 przy wyjściu awaryjnym na drodze ewakuacyjnej, dwuskrzydłowe z regulacją kolejności zamykania. Zastosowanie w kompleksie sportowym Tissot Arena, Biel. © Lorenz Frey / GEZE GmbH

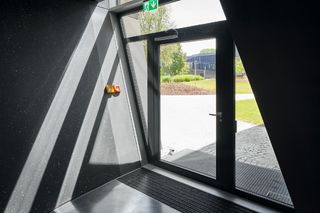

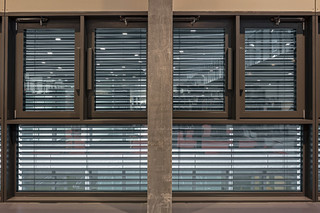

Napęd ramieniowy K 600
Wyposażony w napęd ramieniowy K 600 do zasilania świeżym powietrzem w przypadku pożaru. © Robert Sprang / GEZE GmbH
Napęd ramieniowy K 600
Wyposażony w napęd ramieniowy K 600 do zasilania świeżym powietrzem w przypadku pożaru. © Robert Sprang / GEZE GmbH
Specyfikacje produktu
| RWA K 600 T | |
| Wymiary | 421 x 40 x 56 mm |
| Materiał obudowy | Aluminium |
| Siła nacisku | 600 N |
| Napięcie robocze | 24 V DC |
| Pobór prądu | 1.4 A |
| Tętnienie szczątkowe | 20 % |
| Czas włączenia | 30 % |
| Długość kabla przyłączeniowego | 5 m |
| Długość niestandardowa kabla przyłączeniowego | 10 m |
| Min. przekrój żył | 0.5 mm² |
| Liczba żył | 5 zyly |
| Temperatura robocza | -5 - 75 °C |
| Stopień ochrony | IP32 |
| Klasa ochrony | III |
| Funkcja zsynchronizowania | Tak |
| Regulowana prędkość otwierania (przewietrzanie) | Tak |
| Możliwość podłaczenia siłownika ryglującego | Tak |
| Rodzaj dodatkowego rygla | Napęd ryglujący |
| Wyłączenie w pozycji krańcowej wysunięcia | Wewnętrzny czujnik drogi |
| Wyłączenie w pozycji krańcowej wsunięcia | Wewnętrzny czujnik drogi |
| Zabezpieczenie przeciążeniowe | Tak |
| Liczba napędów do synchronizacji | 2 |
Do pobrania
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
