GC Lock Control SHEV * Dodatkowe sterowanie zamka z napędem do zamków z napędem 12 V lub 24 V na drzwiach napowietrzających w systemie napowietrzania i oddymiania
- Kompatybilny z zamkami z napędem do 4,5 A (24 V) i 1,25 A (12 V)
- Obsługuje wszystkie komponenty GEZE: centrala oddymiania, napęd nawiewu, napęd drzwi rozwieranych i centrala drzwiowa
- Proste i bezpieczne okablowanie komponentów dla różnych systemów odprowadzania dymu i ciepła
- Przejrzyście rozmieszczone wejścia i wyjścia upraszczają instalację
- Bezpieczne zasilanie elektryczne zamków z napędem poprzez centralę oddymiania i zasilacz
- Wyświetlacz stanu umożliwia łatwą konserwację i instalację
- Funkcja prostownika do zmiany biegunów lub zresetowania centrali oddymiania
- Ochrona przepięciowa na wejściu systemów odprowadzania dymu i ciepła
- Bezpieczne otwieranie i zamykanie także w normalnym trybie pracy
- Możliwość integracji z systemami techniki sterowania budynkiem lub systemami zarządzania zagrożeniami za pośrednictwem centrali oddymiania
- Na każde drzwi nawiewne (jedno- lub dwuskrzydłowe) z zamkiem z napędem wymagany jest jeden moduł sterowania
To dodatkowe sterowanie do drzwi napowietrzających w systemie napowietrzania i oddymiania umożliwia proste i bezpieczne okablowanie komponentów, które są stosowane na jedno- lub dwuskrzydłowych drzwiach napowietrzających w systemie napowietrzania i oddymiania. Dzięki temu podczas oddymiania komponenty są zasilane napięciem i odpowiednio sterowane przez sterowaną centralę oddymiania. Obsługa zamka z napędem 12 V jest możliwa dzięki dodatkowemu przetwornikowi DC/DC.
Obszary zastosowań
- Jedno- i dwuskrzydłowe drzwi z instalacją nawiewną do odprowadzania dymu i ciepła
- Rozwiązania nawiewne systemów odprowadzania dymu i ciepła w połączeniu z zamkiem z napędem
- Możliwość montażu w obudowie natynkowej GEZE lub w module rozdzielającym drzwi
- Montaż szyny montażowej

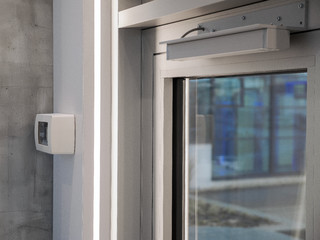

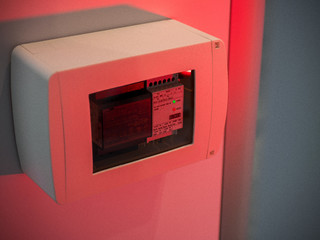

Sytuacje montażowe w budynkach referencyjnych i filmy

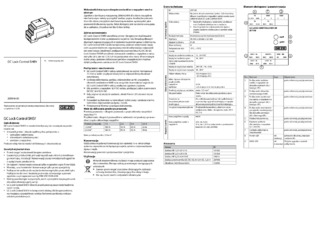

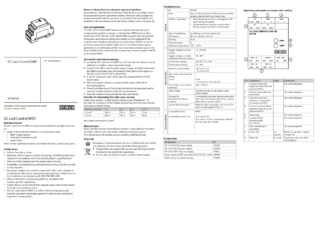

Wiring diagram GC lock SHEV

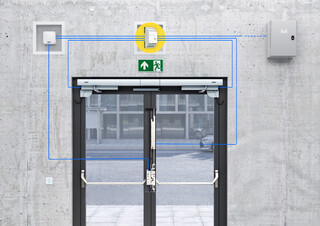

!Zentrale Steuerung für RWA-Zulufttüren, vereinfacht Verkabelung und sichert den Motorschlossbetrieb im Alarmfall.! © GEZE GmbH
GC Lock Control SHEV
Dodatkowy sterownik do zamka z napędem 12 V lub 24 V na drzwiach napowietrzających w systemie napowietrzania i oddymiania. © GEZE GmbH
GC Lock Control SHEV
!Durch die Versorgung aller Komponenten mit Spannung sind eine sichere Entriegelung und eine verlässliche Energieversorgung der Motorschlösser stets gegeben.! © GEZE GmbH
GC Lock Control SHEV

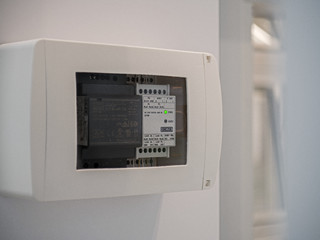

!Dank der integrierten Zustandsanzeige der Spannungsversorgung und des Anliegens eines RWA-Signals kann die Zusatzsteuerung einfach gewartet werden.! © GEZE GmbH
Specyfikacje produktu
| GC Lock Control SHEV | |
| Wymiary | 35 x 60 x 90 mm |
| Rodzaj montażu | Montaż szyny montażowej |
| Pobór prądu | 150 mA |
| Prąd napędów (maks.) | 4.5 A (24 V) |
| Prąd zamków z napędem (maks.) | 4.5 A (24 V), 1.25 A (12 V) |
| Wymiar kabla (maks.) | 2.5 mm² |
| Temperatura robocza | -5 - 70 °C |
| Stopień ochrony | IP20 |
| Klasa ochrony | II |
