Elementy blokady

FTV 320 * Blokada drzwi ewakuacyjnych do drzwi na drogach ratunkowych

FTV 320 z p ask p yt czo ow Innowacyjny uk ad mechaniczny do ryglowania drzwi na drogach ratunkowych

Unikalny mechanizm zapadek krzyżowych zapewnia bezpieczne ryglowanie
Zintegrowany zestyk do sygnalizacji zwrotnej zapewnia skuteczną kontrolę drzwi
Zintegrowany monitoring przeciwsabotażowy zapewnia zablokowanie przed manipulacją
Różne mankiety i akcesoria oferują rozwiązanie dla prawie każdej sytuacji z drzwiami

Skontaktuj się z nami

Obszary zastosowań

Blokada drzwi ewakuacyjnych przed nieuprawnionym przechodzeniem zgodna z EltVTR
Drzwi jedno- i dwuskrzydłowe
Montaż w ościeżnicy lub skrzydle drzwi zapewnia uporządkowany wygląd
Zastosowanie do wielu innych rozwiązań bezpieczeństwa, wymagających zasady prądu spoczynkowego

Specyfikacje produktu

	FTV 320
Szerokość	15 mm
Wysokość	138 mm
Głębokość	37 mm
Rodzaj montażu	w ramie drzwi, w skrzydle drzwiowym
Temperatura robocza	-20 - 60 °C
Stopień ochrony	IP30
Napięcie robocze	24 V DC
Pobór prądu	100 mA
Spełnia wymogi Dyrektywy w sprawie elektrycznych blokad drzwi na drogach ewakuacyjnych (EltVTR)	Tak
Odpowiada EN 13637	Tak

Do pobrania

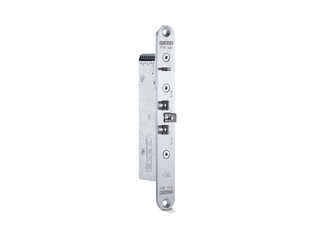

Zdjęcie produktu

FTV 320 z p ask p yt czo ow Zdjęcie produktu (73126)

OBOWIĄZEK ETYKIETOWANIA: © GEZE GmbH

Blokada drzwi ewakuacyjnych FTV 320 z p ask p yt czo ow Zdjęcie produktu (73718)

OBOWIĄZEK ETYKIETOWANIA: © GEZE GmbH

Blokada drzwi ewakuacyjnych FTV 320 z p ask p yt czo ow Zdjęcie produktu (73717)

OBOWIĄZEK ETYKIETOWANIA: © GEZE GmbH

FTV 320 z p ask p yt czo ow Zdjęcie produktu (73132)

OBOWIĄZEK ETYKIETOWANIA: © GEZE GmbH

FTV 320 z p ask p yt czo ow Zdjęcie produktu (73130)

OBOWIĄZEK ETYKIETOWANIA: © GEZE GmbH

FTV 320 z p ask p yt czo ow Zdjęcie produktu (73129)

OBOWIĄZEK ETYKIETOWANIA: © GEZE GmbH

Prospekt produktu

Pobierz (.PDF | 10 MB)

Karta katalogowa

Pobierz (.PDF | 469 KB)

Warianty i akcesoria

Warianty

Pokaż tylko różnice

Nr ident.

Nazwa

Opis

Wymiary płaskiej płyty czołowej

Wymiary

Napięcie robocze

Kierunek zgodny z DIN

Rodzaj montażu

Wstępne obciążenie zapadki

Styk komunikatu zwrotnego drzwi

Głębokość wsunięcia zapadki

Prąd roboczy

Stopień ochrony

Materiał

Spełnia wymogi Dyrektywy w sprawie elektrycznych blokad drzwi na drogach ewakuacyjnych (EltVTR)

Kształt

EAN

158907

Blokada drzwi ewakuacyjnych FTV 320

Mankiet 22 x 220 x 3 mm, kanciasty ; do drzwi profilowych / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

22 x 220 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589079

158908

Blokada drzwi ewakuacyjnych FTV 320

Mankiet 24 x 200 x 3 mm, kanciasty ; do drzwi profilowych / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

24 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589086

158910

Blokada drzwi ewakuacyjnych FTV 320

Mankiet 28 x 200 x 3 mm, kanciasty ; do drzwi profilowych / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

28 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589109

158911

Blokada drzwi ewakuacyjnych FTV 320

Płaska płyta czołowa 30 x 200 x 3 mm, prostokątna do drzwi profilowych / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

30 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589116

158906

Blokada drzwi ewakuacyjnych FTV 320

Mankiet 20 x 200 x 3 mm, okrągły ; do drzwi pełnych (drewno) / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

20 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

okrągły

4042938589062

158909

Blokada drzwi ewakuacyjnych FTV 320

Blacha czołowa 24 x 200 x 3 mm, okrągła; do drzwi pełnych (stal) / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

24 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

okrągły

4042938589093

158913

Blokada drzwi ewakuacyjnych FTV 320

Płaska płyta czołowa 25 x 200 x 3 mm, kanciasta, wariant wymienny FTÖ 331 / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

25 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589130

158912

Blokada drzwi ewakuacyjnych FTV 320

Mankiet kątowy 30 x 48 x 220 x 3 mm, kanciasty ; Wariant wymiany FTÖ 331 / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

30 x 48 x 220 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589123

158914

Blokada drzwi ewakuacyjnych FTV 320

Płaska płyta czołowa z prowadnicą zapadki 35 x 200 x 3 mm, kanciasta, wariant wymienny FTÖ 331 / Płaska płyta czołowa wstępnie zmontowana ; Kierunek zgodny z DIN: P/L uniwersalny ; Wymiary FTV 320: 15 x 139 x 37 mm ; Wersja: Prąd spoczynkowy ; Napięcie robocze: 24 V DC ; Pobór prądu zablokowany: 100 mA ; Odporność na włamanie: min. 5 kN ; Wstępne obciążenie zapadki: min. 3 kN ; Temperatura robocza: -20 do +60°C

35 x 200 x 3 mm

15 x 138 x 37 mm

24 V DC

w lewo / w prawo

w ramie drzwi, w skrzydle drzwiowym

3000 N

Tak

6 mm

IP30

Odlew stalowy

Tak

kątowy

4042938589147

* Informacja o prezentowanych produktach

Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
