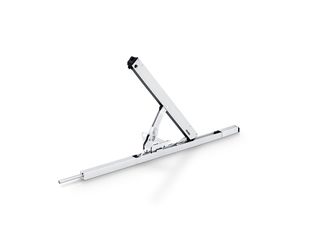

Nożyce OL 320 * Nożyce OL 320 ze ślizgowym wspornikiem skrzydła
- Osiąga szerokość otwarcia 320 mm
- Szerokość otwarcia jest regulowana
- Wspornik skrzydła przystosowany do wysokości przylgi 0‒25 mm
- Zintegrowana blokada skrzydeł w nożycach
- Łatwe luzowanie połączenia nożyc i wspornika skrzydła przez przycisk zwalniający
- Wygodne zawieszanie skrzydła przez połączenie złącza głowicy kulowej między nożycami a wspornikiem skrzydła
- Nożyce montowane od przodu
Obszary zastosowań
- Do okien z dużymi ciężarami skrzydeł do maks. 250 kg
- Zastosowanie z lewej i z prawej strony
- Okno prostokątne do wewnątrz ze skrzydłem uchylnym górą
- Montaż na oknach z drewna, tworzyw sztucznych lub metalowych
- Montaż na ramie

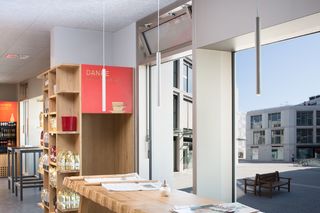

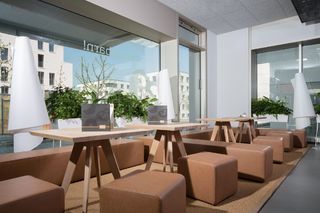

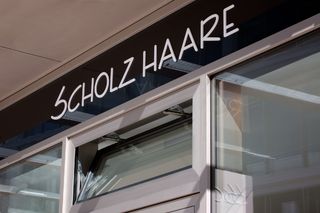

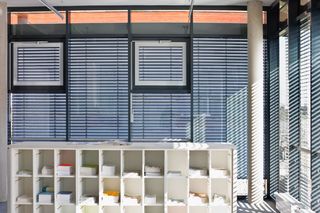

Sytuacje montażowe w budynkach referencyjnych i filmy
OL 90 N z d wigni r czn , Akademia Sztuk Pi knych Kunsthochschule Alfter
Przylegaj cy p aski otwieracz na wietli o szeroko ci otwarcia 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Dzielnica Killesberg
Przylegaj cy p aski otwieracz na wietli o szeroko ci otwarcia 170 mm © Nikolaus Grünwald / GEZE GmbH
TS 5000 + OL 90 N przeniesienie s up-rygiel, Augustinum
TS 5000: Drzwi przeciwpo arowe i dymoszczelne + OL 90 N: Otwierane do wewn trz okna uchylne gór , przeniesienie s up-rygiel © Dirk Wilhelmy / GEZE GmbH
OL 90 N, Hotel Amano
Przylegaj cy p aski otwieracz na wietli o szeroko ci otwarcia 170 mm © Stefan Dauth / GEZE GmbH
OL 90 N, Dzielnica Killesberg
Przylegaj cy p aski otwieracz na wietli o szeroko ci otwarcia 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Dzielnica Killesberg
Przylegaj cy p aski otwieracz na wietli o szeroko ci otwarcia 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N z d wigni r czn , Akademia Sztuk Pi knych Kunsthochschule Alfter
Przylegaj cy p aski otwieracz na wietli o szeroko ci otwarcia 170 mm © Lothar Wels / GEZE GmbH
Specyfikacje produktu
| Nożyce OL 320 | |
| Szerokość skrzydła (min.) | 680 mm |
| Wysokość skrzydła (min.) | 400 mm |
| Masa skrzydła (maks.) | 250 kg |
Do pobrania
Zdjęcie produktu
Sytuacja montażowa
Instrukcja montażu
Karta katalogowa
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
