Siłowniki okienne
E 1500 S Napęd wrzecionowy o wysokiej prędkości otwierania i zamykania
- Duża siła docisku i wysoka prędkość
- Maks. szerokość otwarcia 1000 mm uzyskiwana w czasie poniżej 60 sekund
- Solidne, odporne na korozję wykonanie, ze zintegrowanym tłumikiem położenia krańcowego
- Do skrzydeł o szerokości ponad 1200 mm dostępne są zestawy napędów syncro
- Obudowa aluminiowa dla najwyższych wymagań stylistycznych
- Duże konsole umożliwiają wszechstronny montaż na krawędziach zamykających głównych lub bocznych
- Zestaw syncro bez zewnętrznego urządzenia sterującego
- Certyfikowano jako grawitacyjne urządzenie do odprowadzania dymu i ciepła (NRWG) wg EN 12101-2
Napęd wrzecionowy o wysokiej prędkości otwierania i zamykania
Obszary zastosowań
- Ciężkie okna w obszarze dachu
- Wentylacja grawitacyjna, urządzenie do usuwania dymu i ciepła (RWA), urządzenie do grawitacyjnego odprowadzania dymu i ciepła
- Do instalacji wywiewnej
- Montaż na oknach z drewna, tworzyw sztucznych lub metalowych
Sytuacje montażowe w budynkach referencyjnych i filmy
Siłownik wrzecionowy E 1500 S

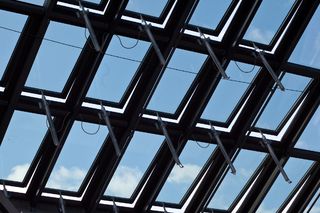

Siłownik wrzecionowy o wysokiej prędkości otwierania i zamykania, zainstalowany w centrum handlowym Rheincente Weil © Michael Eckmann / GEZE GmbH
Siłownik wrzecionowy E 1500 S

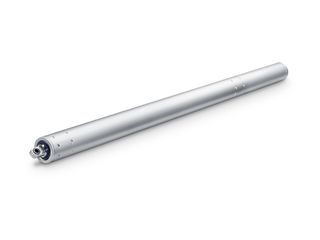

Siłownik wrzecionowy o wysokiej prędkości otwierania i zamykania © Nikolaus Grünwald / GEZE GmbH
Specyfikacje produktu
| E 1500 S | |
| Dostępny skok | 500 mm, 750 mm, 1000 mm |
| Prędkość otwierania w trybie RWA | 16 mm/s |
| Prędkość otwierania w trybie przewietrzania | 16 mm/s |
| Prędkość zamykania (maks.) | 16 mm/s |
| Siła dociskowa (maks.) | 1500 N |
| Siła domknięcia (maks.) | 25000 N |
| Siła nacisku | 1500 N |
| Siła ciągnąca | 1500 N |
| Napięcie w trybie pracy | 24 V ± 25 % |
| Napięcie robocze | 24 V DC |
| Zużycie energii | 4 A |
| Wykorzystanie mocy | 72 W |
| Tętnienie szczątkowe | 20 % |
| Czas włączenia | 30 % |
| Długość kabla przyłączeniowego | 3 m |
| Długość niestandardowa kabla przyłączeniowego | 5 m, 10 m |
| Min. przekrój żył | 1 mm² |
| Liczba żył | 3 żył |
| Temperatura robocza | -5 - 75 °C |
| Stopień ochrony | IP54 |
| Klasa ochrony | III |
| Funkcja synchroniczna | Tak |
| Rodzaj dodatkowego rygla | Napęd ryglujący |
| Sposób skrócenia wysuwu | Ustawienie fabryczne |
| Wyłączenie w pozycji krańcowej wysunięcia | elektronicznie |
| Wyłączenie w pozycji krańcowej wsunięcia | elektronicznie |
| Zabezpieczenie przeciążeniowe | Tak |
| Całkowite otwarcie w ciągu 60 sekund | tak, wysuw do 1000 mm |
| Atestowane urządzenie do grawitacyjnego odprowadzania dymu i ciepła | Tak |
| Dodatkowa informacja o urządzeniu do grawitacyjnego odprowadzania dymu i ciepła | tak, wysuw do 1000 mm |
| Liczba napędów do synchronizacji | 4 |
| Okno dachowe NA ZEWNĄTRZ | Tak |
