Slimchain 230 V * Napęd łańcuchowy o atrakcyjnej stylistyce z wieloma możliwościami zastosowania w wersji 230 V
- Smukły i dyskretny wygląd integruje się optymalnie ze stylem fasady
- Łatwa i szybka instalacja za pomocą systemu montażu smart fix
- Bezpośrednie przyłącze 230 V napędu przez zacisk przyłączeniowy z wtykiem kablowym
- Ukryte doprowadzenie kabla 230 V

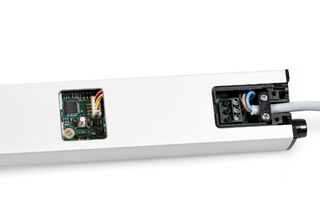

- Za pomocą pokryy serwisowej bezpośredni dostęp do elektroniki do ustawiania parametrów
- Płynnie regulowany skok napędu
- Dostępne jako wersja specjalna ‒ możliwość konfiguracji skoku, długości kabla, koloru i wyrównania w lewo / w prawo
Obszary zastosowań
- Wentylacja grawitacyjna w obszarze fasady
- Okna otwierane do wewnątrz i na zewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwiernymi
- Okno odchylne opuszczane otwierane na zewnątrz
- Montaż na oknach z drewna, tworzyw sztucznych lub metalowych
- Montaż na skrzydle, ramie lub montaż zintegrowany
Informacja bezpieczeństwa
Spadające skrzydła okienne mogą stanowić poważne zagrożenie dla zdrowia i życia osób przebywających w pobliżu. Dlatego w przypadku stosowania napędów GEZE przy oknach uchylnych górą bezwzględnie wymagane jest użycie nożyc bezpiecznych GEZE.
Specyfikacje produktu
| Slimchain 230 V | |
| Wymiary | 25 x 44 mm |
| Zapotrzebowanie miejsca na ramie (min.) | Montaż na ramie DW: 40 mm, montaż na skrzydle DW: 16/21 mm, montaż na ramie NZ: 31 mm |
| Zapotrzebowanie miejsca na skrzydle (min.) | Montaż na ramie DW: 40 mm, montaż na skrzydle DW: 34/29 mm, montaż na ramie NZ: 19 mm |
| Prędkość otwierania w trybie przewietrzania | 5 mm/s |
| Prędkość zamykania (maks.) | 5 mm/s |
| Siła dociskowa (maks.) | 100 N (w zależności od skoku), patrz wykres zależności siły od drogi |
| Siła domknięcia (maks.) | 2000 N |
| Siła ciągnąca | 300 N |
| Masa skrzydła | 200 kg* |
| Przylga | 0–23 mm (w zależności od zastosowania i zestawu konsoli) |
| Napięcie w trybie pracy | 230 V ± 10 % |
| Napięcie robocze | 230 V |
| Pobór prądu | 0.3 A |
| Pobór mocy | 30 W |
| Czas włączenia | 30 % |
| Długość niestandardowa kabla przyłączeniowego | 5 m, 7.5 m |
| Min. przekrój żył | 0.75 mm² |
| Liczba żył | 3 zyly |
| Temperatura robocza | -5 - 70 °C |
| Stopień ochrony | IP30 |
| Klasa ochrony | II |
| Regulowana prędkość otwierania (przewietrzanie) | Tak |
| Sposób skrócenia wysuwu | Urządzenie nastawcze, Ustawienie fabryczne |
| Wyłączenie w pozycji krańcowej wysunięcia | elektronicznie przez wewnętrzny czujnik drogi |
| Wyłączenie w pozycji krańcowej wsunięcia | elektronicznie za pomocą poboru prądu |
| Zabezpieczenie przeciążeniowe | Tak |
| Okno uchylne górą DO WEWNĄTRZ montaż na ramie | Tak |
| Okno uchylne górą DO WEWNĄTRZ montaż na skrzydle | Tak |
| Okno uchylne górą NA ZEWNĄTRZ montaż na ramie | Tak |
| Okno obrotowe DO WEWNĄTRZ montaż na ramie | Tak |
| Okno rozwierne DO WEWNĄTRZ montaż na skrzydle | Tak |
| Okno rozwierne NA ZEWNĄTRZ montaż na ramie | Tak |
| Okno uchylne dołem DO WEWNĄTRZ montaż na ramie | Tak |
| Okno uchylne dołem DO WEWNĄTRZ montaż na skrzydle | Tak |
| Okno uchylne dołem NA ZEWNĄTRZ montaż na ramie | Tak |
| Okno odchylne opuszczane NA ZEWNĄTRZ montaż na ramie | Tak |

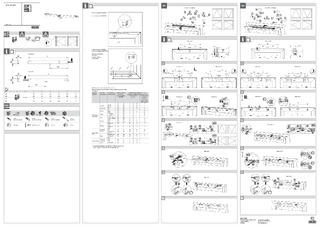

Do pobrania
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
