Systemy otwierające / ryglujące

RWA 100 NT * Systemy otwierania i ryglowania do skrzydeł otwieranych do wewnątrz uchylnych górą, uchylnych dołem i rozwiernych

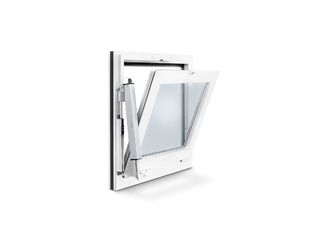

RWA 100 NT / OL 350 EN
  • Rozwiązanie systemowe z napędem wrzecionowym z przylegającym profilem E 250 NT i zestawem konsoli z ryglowaniem
  • Mechaniczne ryglowanie na głównej krawędzi zamykającej przez napęd wrzecionowy
  • Duża szerokość otwarcia przy niewielkim skoku wrzeciona w czasie poniżej 60 sekund
  • Możliwy tryb synchroniczny z dwoma napędami do szerokich skrzydeł okiennych
  • IQ windowdrive ‒ inteligentny sterownik napędów
  • Certyfikowano jako grawitacyjne urządzenie do odprowadzania dymu i ciepła (NRWG) wg EN 12101-2
Skontaktuj się z nami

Systemy otwierania i ryglowania do skrzydeł otwieranych do wewnątrz uchylnych górą, uchylnych dołem i rozwiernych

Obszary zastosowań

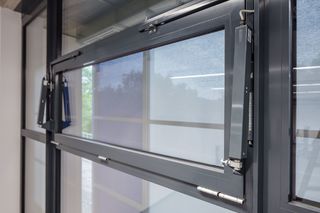

  • Otwieranie i ryglowanie okien otwierających się do wewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwiernymi
  • Wentylacja grawitacyjna, urządzenie do usuwania dymu i ciepła (RWA), urządzenie do grawitacyjnego odprowadzania dymu i ciepła
  • Stosowanie w instalacjach wywiewnych i nawiewnych
  • Montaż na oknach z drewna, tworzyw sztucznych lub metalowych

Specyfikacje produktu

RWA 100 NT
Zapotrzebowanie miejsca (min.) Strona rygla: 32 mm, Strona napędu: 48 mm
Dopuszczalne wymiary głównej krawędzi zamykania Solo w oknach drewnianych i aluminiowych 360 - 1200 mm
Dopuszczalne wymiary głównej krawędzi zamykania Solo w oknach plastikowych 360 - 800 mm
Dopuszczalne wymiary głównej krawędzi zamykania Syncro w oknach drewnianych i aluminiowych 800 - 2400 mm
Dopuszczalne wymiary głównej krawędzi zamykania Syncro w oknach plastikowych 800 - 1.600 mm
Wysokości skrzydła dla Solo i Syncro 520 - 1700 mm
Możliwe długości wysuwu siłownika 100 mm, 150 mm, 200 mm, 300 mm
Siła ciągnąca (maks.) 750 N
Siła dociskowa (maks.) 750 N
Masa powierzchniowa (maks.) 30 kg/m²
Napięcie w trybie pracy 24 V (+30 % do -20 %)
Napięcie robocze 24 V DC
Zużycie energii 1 A
Pobór prądu Przewietrzanie (24 V): 0,9 A, RWA (18 V): 1,0 A
Wykorzystanie mocy 22 W
Tętnienie szczątkowe (maks.) 20 %
Czas włączenia 30 %
Długość kabla przyłączeniowego 2 m
min. przekrój żył 0.75 mm²
Liczba żył 4 Adern
Zakres temperatur -5°C...+75°C
Stopień ochrony IP65
Klasa ochrony III
Rygiel i dodatkowy kątownik Tak
Wyłączenie w pozycji krańcowej wysunięcia Wewnętrzny czujnik drogi
Wyłączenie w pozycji krańcowej wsunięcia Wewnętrzny czujnik drogi
Zabezpieczenie przeciążeniowe Tak
Atestowane urządzenie do grawitacyjnego odprowadzania dymu i ciepła Tak
Okno uchylne górą DO WEWNĄTRZ montaż na ramie Tak
Okno obrotowe DO WEWNĄTRZ montaż na ramie Tak
Okno uchylne dołem DO WEWNĄTRZ montaż na ramie Tak
