Systemy otwierające / ryglujące

RWA 105 NT * System otwierania i ryglowania do konstrukcji ryglowo-słupkowych

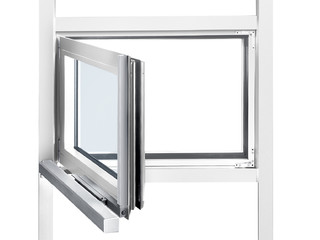

RWA 105 NT / OL 370 EN Siłownik wrzecionowy w systemie otwierającym i ryglującym
  • Rozwiązanie systemowe z napędem wrzecionowym z przylegającym profilem E 250 NT i zestawem konsoli z ryglowaniem
  • Podwójne ryglowanie mechaniczne na głównej krawędzi zamykającej przez napęd wrzecionowy
  • Bardzo niewiele miejsca potrzebnego na ramie
  • Duża szerokość otwarcia przy niewielkim skoku wrzeciona w czasie poniżej 60 sekund
  • Możliwy tryb synchroniczny z dwoma napędami do szerokich skrzydeł okiennych
  • IQ windowdrive ‒ inteligentny sterownik napędów
Pokaż więcej
  • Certyfikowano jako grawitacyjne urządzenie do odprowadzania dymu i ciepła (NRWG) wg EN 12101-2
Skontaktuj się z nami

System otwierania i ryglowania do konstrukcji ryglowo-słupkowych

Obszary zastosowań

  • Wentylacja grawitacyjna, urządzenie do usuwania dymu i ciepła (RWA), urządzenie do grawitacyjnego odprowadzania dymu i ciepła
  • Otwieranie i ryglowanie okien otwieranych do wewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwiernymi w fasadach słupowo-ryglowych
  • Montaż na oknach z drewna, tworzyw sztucznych lub metalowych

Specyfikacje produktu

RWA 105 NT
Zapotrzebowanie miejsca (min.) Ościeżnica: 18 mm, skrzydło: 38 mm, wysokość słupka/rygla maks. 125 mm
Dopuszczalne wymiary głównej krawędzi zamykania Solo w oknach drewnianych i aluminiowych w zależności od wysuwu
Dopuszczalne wymiary głównej krawędzi zamykania Solo w oknach plastikowych w zależności od wysuwu
Dopuszczalne wymiary głównej krawędzi zamykania Syncro w oknach drewnianych i aluminiowych w zależności od wysuwu
Dopuszczalne wymiary głównej krawędzi zamykania Syncro w oknach plastikowych w zależności od wysuwu
Wysokości skrzydła dla Solo i Syncro w zależności od wysuwu
Możliwe długości wysuwu siłownika 100 mm, 150 mm, 230 mm
Siła ciągnąca (maks.) 750 N
Siła dociskowa (maks.) 750 N
Masa powierzchniowa (maks.) 30 kg/m²
Napięcie w trybie pracy 24 V (+30 % do -20 %)
Napięcie robocze 24 V DC
Zużycie energii 1 A
Pobór prądu Przewietrzanie (24 V): 0,9 A, RWA (18 V): 1,0 A
Wykorzystanie mocy 22 W
Tętnienie szczątkowe (maks.) 20 %
Czas włączenia 30 %
Długość kabla przyłączeniowego 2 m
min. przekrój żył 0.75 mm²
Liczba żył 4 Adern
Zakres temperatur -5°C...+75°C
Stopień ochrony IP65
Klasa ochrony III
Rygiel i dodatkowy kątownik Tak
Wyłączenie w pozycji krańcowej wysunięcia Wewnętrzny czujnik drogi
Wyłączenie w pozycji krańcowej wsunięcia Wewnętrzny czujnik drogi
Zabezpieczenie przeciążeniowe Tak
Atestowane urządzenie do grawitacyjnego odprowadzania dymu i ciepła Tak
Okno uchylne górą DO WEWNĄTRZ montaż na skrzydle Tak
Okno rozwierne DO WEWNĄTRZ montaż na skrzydle Tak
Okno uchylne dołem DO WEWNĄTRZ montaż na skrzydle Tak
