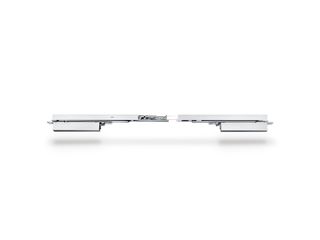

Szyna ślizgowa E-ISM Boxer, małe skrzydło bierne * Do skrzydeł biernych od 420 mm z regulacją kolejności zamykania, obustronną elektryczną blokadą położenia otwarcia i dźwigniami
- Napięcie zasilania 24 V DC
- Siła trzymająca elektromechanicznej funkcji podtrzymania otwarcia z bezstopniową regulacją
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Ochrona przed zniszczeniem przez elastyczne cięgno Bowdena
- Uniwersalne układanie mechanizmu wyzwalającego cięgna Bowdena w ościeżnicy, np. w przypadku blokad skrzydeł biernych
- Nieskomplikowany montaż dzięki niewielu elementom składowym i możliwości szybkiego przeprowadzenia regulacji
Do skrzydeł biernych od 420 mm z regulacją kolejności zamykania, obustronną elektryczną blokadą położenia otwarcia i dźwigniami
Obszary zastosowań
- Dwuskrzydłowe drzwi z regulacją kolejności zamykania
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowaną funkcją podtrzymania otwarcia
- Montaż zintegrowany
- Prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Minimalny odstęp zawiasów 1230 mm, minimalna szerokość skrzydła biernego 420 mm
Specyfikacje produktu
| Szyna ślizgowa E-ISM Boxer, małe skrzydło bierne | |
| Napięcie wejściowe | 24 V DC |
| Minimalny odstęp zawiasów | 1230 mm |
| Minimalna szerokość skrzydła biernego | 420 mm |
| Zgodność z wymaganiami normy | EN 1155, EN 1158 |
| Szerokość | 31 mm |
| Wysokość | 30 mm |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane włączane i wyłączane | Tak |
| Położenie zablokowane przejezdne | Tak |
| Zakres podtrzymania otwarcia | 80 ° - 90 ° |
| Regulacja kolejności zamykania zintegrowana | Tak |
| Nastawny ogranicznik kąta otwarcia | Tak |
Do pobrania
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
