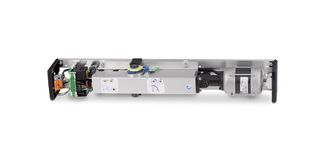

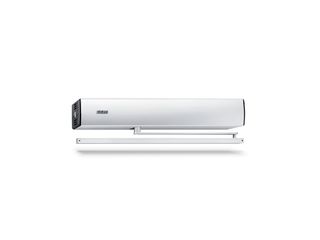

TSA 160 NT * Elektrohydrauliczny napęd drzwi rozwieranych do jednoskrzydłowych drzwi do 250 kg
- Bezstopniowa regulacja siły zamykania EN3-6
- Prędkość otwierania i zamykania można dostosowywać indywidualnie
- Hydrauliczna regulacja końcowej fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Mechaniczna i elektryczna regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Funkcja wiatrołapu reguluje otwieranie i zamykanie dwóch drzwi umieszczonych za sobą (śluza)
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Automatyczne odwracanie rozpoznaje przeszkodę i cofa się do pozycji otwarcia
- Funkcja Push & Go załącza napęd automatyczny po lekkim ręcznym naciśnięciu skrzydła drzwi

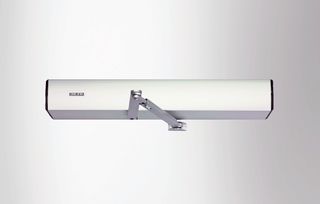

- Napęd można stosować z szyną rolkową lub układem dźwigniowo-drążkowym
Obszary zastosowań
- Jednoskrzydłowe prawe i lewe drzwi przymykowe
- Drzwi przymykowe o szerokości skrzydła do 1400 mm lub ciężarze do 250 kg
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Montaż na skrzydle i montaż na ramie
Specyfikacje produktu
| TSA 160 NT | |
| Wysokość | 100 mm |
| Głębokość | 121 mm |
| Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 250 kg |
| Wymiar zawiasów (min.-maks.), dwuskrzydłowe | 1470 mm - 2800 mm |
| Szerokość skrzydła (min.- maks.) | 690 mm - 1400 mm |
| Głębokość ościeży (maks.) | 400 mm |
| Przylga drzwi (maks.) | 20 mm |
| Typ napędu | Elektrohydrauliczny |
| Kąt otwarcia (maks.) | 115 ° |
| Naciąg sprężyn | EN3 - EN6 |
| Drzwi lewe | Tak |
| Drzwi prawe | Tak |
| Montaż górny po stronie przeciwzawiasowej z układem dźwigniowo-drążkowym | Tak |
| Mechaniczna końcowa faza zamykania | Tak |
| Elektryczna regulacja kolejności zamykania | Tak |
| Rozłączenie sieci | Nie występuje |
| Opóźnienie załączania (maks.) | 10 s |
| Napięcie robocze | 230 V |
| Moc znamionowa | 300 W |
| Zasilanie elektryczne odbiorników zewnętrznych (24 V DC) | 1200 mA |
| Temperatura robocza | -15 - 50 °C |
| Stopień ochrony | IP20 |
| Tryb pracy | wył., Automatyka, stale otwarty, Godziny zamknięcia sklepu, noc |
| Rodzaj działania | całkowicie automatyczny |
| Funkcja automatyki | Tak |
| Funkcja przycisków | Tak |
| Funkcja wiatrołapowa | Tak |
| Rozpoznawanie przeszkód | Tak |
| Automatyczne odwracanie | Tak |
| Push & Go | regulowane |
| Obsługa | Programator DPS |
| Konfiguracja | GEZEconnects (komputer + Bluetooth), Terminal serwisowy ST 220 |
| Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
