Inteligentne rozdzielenie pomieszczeń ze stylem
Nowe lub inne projekty pomieszczeń mieszkalnych, bardziej efektywne wykorzystanie przestrzeni biurowej lub elastyczne wykorzystanie szklanych frontów? Brak problemu z nowoczesnymi systemami ścianek działowych w pomieszczeniach. Pomieszczenia można indywidualnie dzielić i ponownie łączyć za pomocą systemów ścian stałych lub przesuwnych oraz drewnianych, plastikowych, metalowych i szklanych drzwi przesuwnych. Dla wszystkich tych elementów architektury funkcjonalnej GEZE oferuje rozwiązania w zakresie okuć do drzwi.
Wizualne powiększenie pomieszczeń – dzięki przesuwnym szklanymi drzwiom
Szklane drzwi przesuwne zapewniają naturalne światło w pomieszczeniach.
Niezła, ale przede wszystkim niepraktyczna: zaadaptowanie pomieszczeń do różnych zastosowań za pomocą półek, parawanów lub składanych ścian działowych, lub stworzenie ochrony przed hałasem albo prywatności za pomocą zasłon lub ścian. W większości przypadków rezultat jest raczej ciasny i ciemny. Rozwiązaniem preferowanym przez projektantów wnętrz i architektów jest szybkie połączenie lub rozdzielenie pomieszczeń za pomocą wygodnych drzwi lub ścian przesuwnych. Zastosowanie szkła pozwala na uzyskanie płynnego widoku i przejrzystości.
Światło nie tylko sprawia, że każdy pokój wydaje się szerszy i większy, ale także naturalne światło dzienne w znacznym stopniu przyczynia się do dobrego samopoczucia fizycznego i psychicznego użytkowników i mieszkańców. Nowoczesna technologia szklarska pozwala również na wymianę całych powierzchni ścian na szkło. Efektem są eleganckie nowe biura, sale konferencyjne, poczekalnie lub pokoje mieszkalne – bez kosztownej budowy. Funkcjonalne okucia drzwiowe zapewniają mobilność i elastyczność, przy czym poszczególne elementy przesuwane są w profilach lub torach.
Przegrody GEZE: rozdzielanie i łączenie ze stylem
System ścian przesuwnych ręcznie (MSW) otwiera, dzieli i rozdziela pomieszczenie oraz elastycznie dostosowuje je do konkretnego zastosowania. Modułowa konstrukcja MSW pozwala na zastosowanie różnych elementów systemu o różnych funkcjach. Stałe elementy skrzydeł można stosować jako drzwi dwuskrzydłowe, rozwierane i przymykowe lub jako skrzydła stałe. Jako drzwi przesuwne stosowane są natomiast poziome ruchome elementy skrzydła.
Oznacza to, że zamknięte drzwi przesuwne można szybko przekształcić w pełni funkcjonalne drzwi rozwierane przy pomocy łatwego w obsłudze układu ryglującego. Jest to idealne rozwiązanie, jeżeli szklany front MSW, na przykład w sklepach lub kawiarniach, nie powinien być całkowicie otwarty przy zimnej pogodzie. GEZE oferuje atrakcyjne możliwości kształtowania wyglądu dzięki różnym profilom maskującym, które biegną skośnie do szyby lub mają nowoczesną kątową konstrukcję.
Przejdź do broszury poświęconej systemom ścian przesuwnych ręcznie (MSW) firmy GEZE (PDF | 3.27 MB)
Systemy ścian przesuwnych ręcznie GEZE w Ronald McDonald House
System ścian przesuwnych ręcznie firmy GEZE (zdjęcie: Lothar Wels dla GEZE GmbH) © Lothar Wels / GEZE GmbH
Dzięki najnowszemu domowi Ronalda McDonalda w Tybindze młodzi pacjenci mogą pozostać z rodziną przed i po leczeniu w szpitalu uniwersyteckim. Otwarta architektura domu tworzy nie tylko zachęcającą i jasną atmosferę. Ciągłość przestrzeni na parterze pozwala również na elastyczne korzystanie z niej, na przykład podczas imprez.
Przestrzeń jest otwierana, dzielona i rozdzielana za pomocą systemów ścian przesuwanych ręcznie (MSW) firmy GEZE. Ich modułowa budowa pozwala na wykorzystanie elementów systemu o różnych funkcjach. MSW jest więc idealnym rozwiązaniem dla przejrzystego planowania pięter.
System ścian przesuwnych ręcznie łączy design i funkcjonalność
Technika łukowa GEZE i prowadnice rolkowe gwarantują doskonałe właściwości jezdne i cichą pracę, nawet w przypadku dużych skrzydeł. Można łatwo i wygodnie przesuwać elementy szklane.
Systemy ścian przesuwnych ręcznie szybko rozdzielają biura
Dostępne są różne powierzchnie i kolory, które zapewniają doskonałą harmonię z architekturą budynku.
Rozwiązanie systemu ścian przesuwnych ręcznie ze skrzydłem przesuwno-rozwieranym
Liczne możliwości zastosowania: w centrach handlowych i wejściach do sklepów, na dworcach kolejowych, lotniskach, w hotelach i restauracjach lub jako oddzielenie nocne dla banków i sal konferencyjnych.
MSW SmartGuide
SmartGuide otwiera nowe możliwości w projektowaniu systemów, ponieważ wszystkie skrzydła można po prostu przesuwać w pożądanym kierunku i układać w obszarze parkowania skrzydeł. © Exorbitart / GEZE GmbH
Warianty skrzydeł MSW
Różne warianty wykonania skrzydeł MSW firmy GEZE, od prawej strony: MSW Classicline, Pureline, Protectline, oprawione w precyzyjną ramę, zintegrowane systemy całoszklane oraz skrzydła na miejscu.
System Pendulo firmy GEZE
System ścian całoszklanych GEZE Pendulo
Jako transparentna przegroda w biurze, w sklepie lub w domu: Pendulo umożliwia realizację wielu różnych eleganckich rozwiązań. Co w nim wyjątkowego: system GEZE kryje w sobie inteligentną technologię – zintegrowany samozamykacz – w dolnym designerskim profilu. Oznacza to, że drzwi można otwierać w obu kierunkach, oferują one zrównoważony ruch zamykający i delikatnie wracają do pozycji spoczynku. Planowanie systemu ścian całoszklanych GEZE jest również proste: za pomocą internetowego narzędzia konfiguracyjnego Pendulo można szybko i łatwo zaprojektować kompletne rozwiązania z jednego źródła – zgodnie z indywidualnymi życzeniami.
Przejdź do portalu klienta – narzędzie konfiguracyjne Pendulo
Obszary zastosowania GEZE Pendulo
- Przegrody pomiędzy biurami i korytarzami
- Sale konferencyjne do różnych zastosowań
- Strefy poczekalni w gabinetach lekarskich
- Fronty handlowe w centrach handlowych
- Rozwiązania wiatrołapów w pomieszczeniach prywatnych i użytkowanych komercyjnie
Technologia drzwi przesuwnych GEZE: elegancka technologia – wysoka trwałość
GEZE oferuje różne rozwiązania okuć drzwiowych do funkcjonalnych i atrakcyjnych wizualnie systemów drzwi przesuwnych, ścianek działowych i innych elementów ruchomych. Składają się one z profilu jezdnego i prowadzonego w nim wózka rolkowego, który przesuwa połączone skrzydła drzwi przesuwnych szklanych, drewnianych lub metalowych. Ich szczególne zalety to płynna praca i elegancka konstrukcja. Szeroka gama akcesoriów oferuje różnorodne rozwiązania.
Designerskie i rolkowe okucia GEZE do drzwi przesuwnych ręcznych
| Drzwi przesuwne | Okiennice przesuwne | |||||||
| Rollan 40 NT | Rollan 80 NT | Levolan 60 | Levolan 120 | Perlan 140 | Perlan AUT-NT | Perlan 140 KS | Perlan AUT 2 | |
| Ciężar skrzydła (maks.) | 40 kg. | 80 kg | 60 kg | 120 kg | 140 kg | 80 kg | 140 kg | 120 kg |
| Komfort pracy | ** | **** | ****** | ****** | ***** | ****** | ***** | ****** |
| Materiał skrzydła | ||||||||
| Drewno | ● | ● | ○ | ○ | ● | ● | ● | ● |
| Tworzywo sztuczne | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Metal | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Szkło | ○ | ○ | ● | ● | ○ | ● | - | - |
Ochrona antykorozyjna | Klasa 1 | Klasa 1 | Klasa 3 | Klasa 3 | Klasa 2 | - | Klasa 4 | - |
● = szczególnie się nadaje
○ = również się nadaje
- = nie nadaje się
Szyny przesuwne z rolkami Rollan i Perlan są przeznaczone przede wszystkim do drzwi wewnętrznych, a Perlan nadaje się również jako rozwiązanie zewnętrzne.
Cichy system przesuwny rolkowy dla prostych koncepcji przesuwnych
Dzięki cichemu systemowi przesuwnemu rolkowemu GEZE Rollan proste skrzydła przesuwne można bez problemu zamontować we wnętrzach.
Zalety serii Rollan
- montaż sufitowy i naścienny pozwala na zastosowanie systemu na wiele różnych sposobów, np. w drzwiach wejściowych, przegrodach pomieszczeń i szatniach
- praktycznie bezgłośna praca dzięki prowadnicy o płaskiej powierzchni nośnej, dzięki czemu nadaje się szczególnie do drzwi w pomieszczeniach mieszkalnych i biurowych
- profil jezdny w kształcie litery C ogranicza przenikanie kurzu i brudu
- niższe koszty planowania i magazynowania, ponieważ profil jezdny można stosować do systemu Rollan 40 NT i Rollan 80 NT, jak również do każdego materiału skrzydła.
- łatwa adaptacja do zmieniających się warunków użytkowania
- Odległość między skrzydłem drzwi a torem można w łatwy sposób regulować lub korygować po zamontowaniu za pomocą śruby zawieszenia.
Opcjonalnie z mechanizmem tłumiącym dociągającym SoftStop
Opcjonalny mechanizm tłumiący dociągający SoftStop do Rollan 80 NT zapewnia komfort i bezpieczeństwo nawet w przypadku drzwi przesuwnych o niewielkiej szerokości skrzydła. Drzwi są delikatnie hamowane i same wracają do pozycji końcowej. Delikatne wciąganie do pozycji końcowej jest korzystne dla drzwi i okuć drzwiowych, a tym samym zwiększa ich żywotność. Przy masie skrzydła drzwi do 40 kg, tłumienie można zastosować na końcu profilu po jednej lub obu stronach. SoftStop do Rollan 80 NT o całkowitej wysokości tylko 25 mm jest całkowicie ukryty w szynie.
Rollan 40 NT: instalacja w sypialni
Elegancki i cichy – system Rollan 40 firmy GEZE jest dla tego środowiska idealny. © GEZE GmbH
Rollan 80 NT: instalacja w biurze
Dzięki płynnej i lekkiej pracy Rollan 80 NT nadaje się również do drzwi biurowych.
Smukłe uniwersalne okucie do wszystkich rodzajów skrzydeł drzwiowych
Kompaktowy system drzwi przesuwnych GEZE Levolan jest eleganckim rozwiązaniem do tworzenia funkcjonalnych i wygodnych w użytkowaniu drzwi przesuwnych ręcznie, przeznaczonych do zastosowań wewnętrznych.
Zalety serii Levolan
- system do otwierania drzwi przesuwnych zorientowany na design o wąskiej konstrukcji i wymiarach zewnętrznych tylko 50 x 50 mm
- szybki i nieskomplikowany montaż od przodu i przy użyciu tylko jednego narzędzia montażowego dzięki systemowi instalacji Levolan Smart fix
- instalacja tłumienia dociągającego bez obróbki skrzydeł
- zwiększone bezpieczeństwo dzięki automatycznemu uruchomieniu zintegrowanego zabezpieczenia przed unoszeniem podczas regulacji wysokości skrzydła drzwiowego
- modułowy system okuć drzwiowych pozwala na szybkie i nieskomplikowane rozwiązania w każdej sytuacji montażowej
- do montażu ściennego i sufitowego wystarczy tylko jeden profil
- prefabrykowane zestawy okuć drzwiowych redukują ilość przechowywanych pojedynczych części, a tym samym oszczędzają koszty
- Skonfigurowane systemy drzwi przesuwnych można zaplanować w SAP za pomocą narzędzia konfiguracyjnego Levolan 60/120 i wysłać wraz z rysunkami.
Opcjonalnie z mechanizmem tłumiącym dociągającym SoftStop
W przypadku systemu SoftStop do Levolan 60 firmy GEZE, wersje z tłumieniem dociągającym po jednej lub po obu stronach, panelami przesuwnymi do 60 kg można wykonać bez dodatkowej obróbki skrzydła. Tłumienie dociągające po obu stronach jest dostępne nawet dla wąskich skrzydeł drzwiowych o szerokości od 770 mm. Ruch drzwi jest delikatnie hamowany na ok. 10 cm przed końcem prowadnicy. Następnie skrzydła drzwi są automatycznie i prawie bezgłośnie prowadzone do pozycji końcowej. Nie trzaskają o ramę ani o odbojnik drzwiowy oraz nie ma praktycznie żadnego ryzyka przytrzaśnięcia. System SoftStop Levolan 60 można doposażyć w drzwi przesuwne i dostosować je do zmieniających się potrzeb użytkownika.
Levolan 60: instalacja w biurze
Levolan 60 firmy GEZE: dzięki swojej liniowej konstrukcji, dostosowuje się do niemal każdej sytuacji montażowej. Wielokrotnie nagradzana technologia okuć drzwiowych Plus X do skrzydeł szklanych i drewnianych do 60 kg. © GEZE GmbH
Levolan 60: instalacja w domach mieszkalnych
Levolan 60 firmy GEZE: smukłe rozwiązanie, które pasuje również do eleganckich pomieszczeń mieszkalnych.
Levolan 120: instalacja w biurze
Levolan 120 firmy GEZE ma taki sam wygląd, jak sprawdzony Levolan 60, ale dysponuje dwukrotnie większą nośnością. Wielokrotnie nagradzana technologia okuć drzwiowych do skrzydeł szklanych i drewnianych jest idealna do biur. © GEZE GmbH
Levolan 120: instalacja w domach mieszkalnych
Jako „starszy brat” Levolan 60, Levolan 120 porusza ręcznymi drzwiami przesuwnymi do zastosowań wewnętrznych ze skrzydłami o wadze do 120 kg. Pozwala na lekki, nowoczesny podział pomieszczeń, również w zastosowaniach mieszkaniowych. © Exorbitart / GEZE GmbH
Levolan 60
Levolan 60 jest odpowiedni do elementów szklanych i drewnianych skrzydeł o wadze do 60 kg. © GEZE GmbH
Levolan 120
Levolan 120 jest odpowiedni do elementów szklanych i drewnianych skrzydeł o wadze do 120 kg. © GEZE GmbH
Wszechstronne okucie drzwiowe do ręcznych drzwi przesuwnych
GEZE Perlan 140 jest systemem przesuwnym rolkowym do jedno- i wieloskrzydłowych oraz synchronicznych drzwi przesuwnych. Dyskretny system przesuwny wpisuje się w każdy wystrój pomieszczenia, a dzięki szerokiej gamie akcesoriów umożliwia wiele eleganckich i indywidualnych rozwiązań do stałego użytkowania w często użytkowanych obszarach mieszkalnych i biurowych.
Zalety serii Perlan
- technika okuć jest zintegrowana z profilem jezdnym o wysokości 40 mm i może być stosowana do skrzydeł o masie do 140 kg.
- pracuje wyjątkowo płynnie dzięki dwóm wewnętrznym, uszczelnionym, precyzyjnym łożyskom kulkowym w każdym wózku rolkowym, konstrukcji szyny i dużym rolkom nośnym.
- ochrona antykorozyjna dla lekko wilgotnych pomieszczeń dzięki wewnętrznym uszczelnionym łożyskom kulkowym
- zmniejszone tarcie oraz zwiększona ochrona antykorozyjna dzięki szynom z anodowanego stopu metali lekkich
- możliwość dostosowania drzwi do indywidualnych sytuacji, np. w przypadku niespójności w murze, dzięki możliwości wyboru odległości skrzydła od ściany za pomocą kątownika ściennego
- Opcjonalny zestaw do automatyzacji AUT-NT jest praktycznym i ekonomicznym, energooszczędnym rozwiązaniem napędowym dla wewnętrznych drzwi przesuwnych o ciężarze skrzydła do 80 kg oraz zapewnia komfort otwierania i zamykania w biurach lub domach prywatnych.
Opcjonalnie z mechanizmem tłumiącym dociągającym SoftStop
Mechanizm tłumiący dociągający SoftStop Perlan 140 firmy GEZE delikatnie hamuje i automatycznie cofa się do pozycji końcowej. Delikatne wciąganie do pozycji końcowej jest korzystne dla drzwi i okuć drzwiowych, a tym samym zwiększa ich żywotność. SoftStop Perlan 140 jest całkowicie ukryty w szynie i ma całkowitą wysokość tylko 40 mm. Eliminuje to konieczność dodatkowego przykrywania i uciążliwych zaczepów. Jest on dostępny dla skrzydeł o szerokości od 515 do 1700 mm i masie do 80 kg. Zestaw ten jest szczególnie przydatny do zastosowań biurowych i mieszkaniowych.
Perlan 140: instalacja w biurze
Technika okuć jest zintegrowana z profilem jezdnym o wysokości 40 mm i może być stosowana do skrzydeł o masie do 140 kg. Elegancki profil czyni go idealnym do widocznego zastosowania, np. w biurach. © Dirk Wilhelmy / GEZE GmbH
Perlan 140: instalacja w domach mieszkalnych
Dyskretny system przesuwny wpisuje się w każdy wystrój pomieszczenia, a dzięki szerokiej gamie akcesoriów umożliwia wiele eleganckich i indywidualnych rozwiązań. © Studio BE / GEZE GmbH
Perlan Duosync: instalacja w biurze
Szyna przesuwna z rolkami Perlan 140 Duosync synchronicznie otwiera i zamyka dwuskrzydłowe drzwi przesuwne. Można ją stosować do wygodnego otwierania i zamykania obu skrzydeł za pomocą tylko jednej klamki. © GEZE GmbH
Perlan 140
Perlan 140 zapewnia spokojną pracę dzięki dwóm precyzyjnym łożyskom kulkowym na każdy wózek rolkowy oraz dużym rolkom nośnym. Odległość pomiędzy skrzydłem a ścianą można indywidualnie regulować. © GEZE GmbH
Dużo możliwości projektowych na etapie planowania
GEZE oferuje szeroką gamę rozwiązań dla funkcjonalnych, mocno eksploatowanych i estetycznych ścian działowych pomieszczeń z drzwiami przesuwnymi, systemami ścian przesuwnych i systemami ścian całoszklanych, z dużą swobodą projektowania podczas planowania.
Za pomocą narzędzi konfiguracyjnych online projektanci mogą skonfigurować system ścian przesuwnych ręcznie (MSW), jak również system ścian całoszklanych Pendulo i Levolan 60/120.
GEZE oferuje również szkolenia dotyczące systemów w formie webinarów, w oddziałach GEZE lub u klienta. Do każdej przygotowanej oferty klient otrzymuje kompletną dokumentację techniczną związaną z projektem. Projektanci na życzenie mają do dyspozycji specjalne rozwiązania.
Szybki i łatwy montaż
Rozwiązania GEZE mają również wiele zalet dla firm instalacyjnych: MSW i Pendulo nie wymagają obróbki szkła do szyn drzwiowych i profili paneli stałych. Oba systemy można łatwo i szybko zainstalować na miejscu budowy.
W przypadku MSW, uchwyt klejony LSG umożliwia stosowanie szkła VSG bez konieczności stosowania dodatkowego profilu lub obróbki szkła.
Szybki i nieskomplikowany montaż od przodu i przy użyciu tylko jednego narzędzia montażowego dzięki systemowi instalacji Levolan Smart fix.
Wygodna obsługa systemu ścian przesuwanych ręcznie
Doskonałe właściwości użytkowe i cicha praca dzięki technice prowadnic łukowych wymagają tylko niewielkiej siły do ręcznego przesuwania elementów szklanych. Całkowite otwarcie np. frontów sklepowych przez wózki rolkowe MSW SmartGuide czyni system niezwykle elastycznym.
System do otwierania drzwi przesuwnych Perlan jest niezwykle wytrzymały, szczególnie w pomieszczeniach mieszkalnych i biurowych o dużym natężeniu ruchu:
- zawsze płynne działanie dzięki dwóm wewnętrznym, precyzyjnym łożyskom kulkowym w każdym wózku rolkowym, konstrukcji szyny i dużym rolkom nośnym.
- Ochrona antykorozyjna dla lekko wilgotnych pomieszczeń, a zatem duża żywotność dzięki wewnętrznym uszczelnionym łożyskom kulkowym. Profil jezdny wykonany z anodyzowanego stopu zmniejsza tarcie, a także gwarantuje zwiększoną ochronę antykorozyjną.
- Delikatne cofanie się do pozycji końcowej dzięki GEZE Perlan 140 SoftStop chroni drzwi i okucia drzwiowe oraz zwiększa ich trwałość.
Filmy przedstawiające montaż
Montaż okuć drzwiowych Levolan 120
Montaż okuć drzwiowych do GEZE Levolan 120 do ręcznych drzwi przesuwnych w obszarze wewnętrznym ze skrzydłem o ciężarze do 120 kg. Dzięki systemowi montażu Levolan Smart fix montaż (z amortyzatorem GEZE Levolan 120 SoftStop) jest szybki i łatwy.

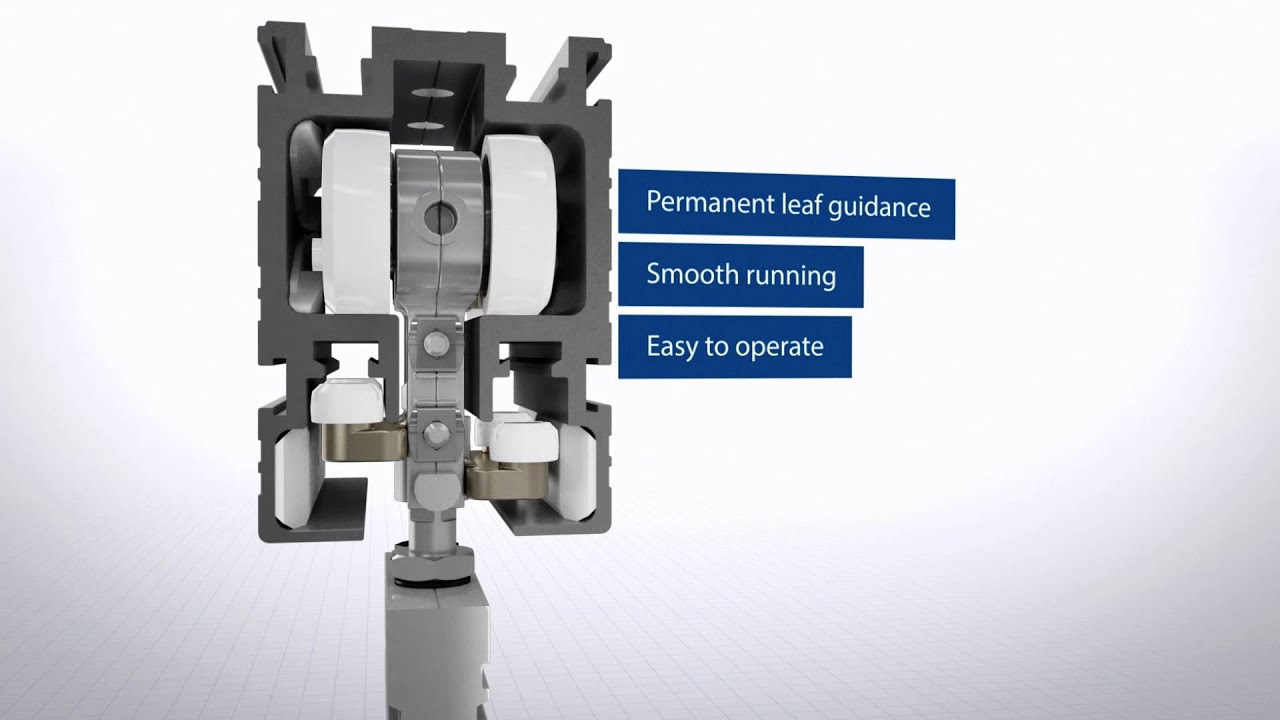

Film o produkcie: GEZE MSW SmartGuide
Obejrzyj film, aby dowiedzieć się więcej o technologii GEZE MSW SmartGuide dla systemów ścian przesuwnych ręcznie.
Film o produkcie: GEZE Perlan 140 z SoftStop
Obejrzyj film, aby dowiedzieć się więcej o technologii GEZE MSW SmartGuide dla systemów ścian przesuwnych ręcznie. Amortyzator umożliwia delikatne i pełne wsunięcie skrzydeł drzwi przesuwnych do pozycji końcowej – całkowicie bezgłośnie.
