TSA 325 NT GG * System automatycznych drzwi karuzelowych do rozwiązań całoszklanych
- Bardzo ciche rozwiązanie napędu o niskim zużyciu z wysokością pierścienia sufitowego min. 17 mm
- Technika napędowa i sterowania są kompletnie zakryte w podłodze
- Dach szklany ze zredukowanymi profilami zapewnia dodatkową przejrzystość
- Zredukowane profile aluminiowe z zaokrąglonymi krawędziami tworzą nowoczesny wygląd
- Ściany bębna z wygiętego szkła wielowarstwowego klejonego (VSG)
- Skrzydła drzwi z oprawionego w precyzyjną ramę szkła bezpiecznego jednowarstwowego (ESG)
- Dach szklany składający się z dwóch połówek szkła półhartowanego (TVG) mocowanego na okuciach punktowych ze stali nierdzewnej
- Precyzyjne zamknięcie skrzydeł drzwi za pomocą ścian bocznych
- Dobry efekt izolacyjności od przeciągów, wpływu czynników atmosferycznych i hałasu
- Regulowana prędkość trybu automatycznego pasująca do intensywności przechodzenia
- Możliwa ręczna obsługa drzwi, aby np. przeprowadzić prace związane z czyszczeniem
- Ze zdolnością sieciowania i zintegrowania w automatyce budynku za pomocą otwartego standardu (BACnet)
- Samodzielne rozpoznawanie i protokołowanie błędów
- Możliwość dowolnej parametryzacji wejść i wyjść dla różnych funkcji
- Zintegrowany akumulator do otwarcia awaryjnego w przypadku błędów istotnych dla bezpieczeństwa, np. awarii zasilania
Obszary zastosowań
- Trzy- i czteroskrzydłowe całoszklane systemy drzwiowe
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Reprezentacyjne wejścia do budynku z dużą ilością padającego światła
- Fasady o wąskich konstrukcjach słupowo-ryglowych
- Fasady szklane o najwyższych wymaganiach aranżacyjnych
- Możliwa średnica wewnętrzna od 1800 do 3000 mm
Sytuacje montażowe w budynkach referencyjnych i filmy
TSA 325 NT GG

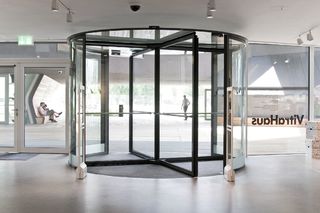

Nadaje się do stosowania w pomieszczeniach i chronionych obszarach zewnętrznych, z ruchomymi szklanymi ścianami działowymi.Charakteryzuje się wysokiej jakości wzornictwem i nadaje się do łączenia ze wszystkimi innymi typami elementów. © Erwin Kamphuis / GEZE GmbH
TSA 325 NT GG
Nadaje się do stosowania w pomieszczeniach i chronionych obszarach zewnętrznych, z ruchomymi szklanymi ścianami działowymi.Charakteryzuje się wysokiej jakości wzornictwem i nadaje się do łączenia ze wszystkimi innymi typami elementów. © Oliver Look / GEZE GmbH
TSA 325 NT GG
Ruchome szklane ściany działowe. Obszar wewnętrzny i chroniony obszar zewnętrzny. Obiegowy zintegrowany profil do mocowania jednostek funkcjonalnych.Przejściowa powierzchnia szklana – profil nie jest widoczny.Wysokie wymagania architektoniczne.Możliwość połączenia ze wszystkimi innymi typami elementów. © Stefan Dauth / GEZE GmbH
System drzwi karuzelowych – TSA 325 GG + napęd drzwi rozwieranych - TSA 160 NT, kampus FU Dahlem
Obsługiwane ręcznie trzy- i czteroskrzydłowe systemy drzwiowe całoszklaneDrzwi wewnętrzne i zewnętrzne o dużym natężeniu ruchu © Stefan Dauth / GEZE GmbH
TSA 325 NT GG
Ruchome szklane ściany działowe. Obszar wewnętrzny i chroniony obszar zewnętrzny. Obiegowy zintegrowany profil do mocowania jednostek funkcjonalnych.Przejściowa powierzchnia szklana – profil nie jest widoczny.Wysokie wymagania architektoniczne.Możliwość zastosowania szkła bezpiecznego jednowarstwowego o grubości 6 mm lub 8 mm, sklejonego z obu stron z profilem.Możliwość połączenia ze wszystkimi innymi typami elementów. © Erwin Kamphuis / GEZE GmbH
Specyfikacje produktu
| TSA 325 NT GG | |
| Obsługa ręczna | Tak |
| Ogranicznik prędkości obrotowej (opcja) | Tak |
| Automat pozycjonujący (opcja) | Tak |
| Obsługa w pełni automatyczna | Tak |
| Funkcja serwo | Tak |
| Zastosowanie na drogach ewakuacyjnych | Nie |
| Funkcja BREAK-OUT (BO) | Nie |
| Średnica wewnętrzna (min.) | 1800 mm |
| Średnica wewnętrzna (maks.) | 3000 mm |
| Do drzwi 3-skrzydłowych | Tak |
| Do drzwi 4-skrzydłowych | Tak |
| Wysokość przejścia w świetle | 3000 mm |
| Wysokość wieńca (min.) | 17 mm |
| Wersja ścianek bocznych | całoszklane 16 mm, szkła specjalne dostępne na zapytanie |
| Wersja konstrukcji dachowej | dach szklany |
| Oświetlenie | w wersji ze szklanym dachem niemożliwe |
| Wykładzina podłogowa | Mata antypoślizgowa, Wykładzina podłogowa wg życzenia klienta |
| Umiejscowienie zamknięcia nocnego | obszar zewnętrzny |
| Typ zamknięcia nocnego | Tryb ręczny |
| Konstrukcja zamknięcia nocnego | szkło VSG 10 mm |
| Blokada | Tryb ręczny |
| Uchwyty drzwiowe poziome lub pionowe | Tak |
| Pierścień podłogowy | Tak |
| Napęd podpodłogowy | Tak |
| Przycisk dla niepełnosprawnych | Tak |
| Zgodność z wymaganiami normy | DIN 18650, EN 16005 |
