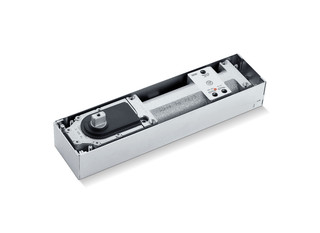

Korpus zamykający TS 550 NV * Korpus podstawowy do samozamykacza podłogowego EN 3-6 ze zintegrowaną funkcją podtrzymania otwarcia
- Siła zamykania regulowana bezstopniowo
- Prędkość zamykania regulowana za pomocą zaworów od góry
- Końcowa faza zamykania za pomocą zaworów regulowanych od góry
- Tłumienie otwierania za pomocą zaworów regulowanych od góry
- Opóźnienie zamykania regulowane za pomocą zaworu od góry
- Mechaniczne podtrzymanie otwarcia z zakresem podtrzymania otwarcia 85°‒165°
Obszary zastosowań
- Prawe i lewe drzwi przymykowe
- Drzwi przymykowe o szerokości skrzydła do 1400 mm
- Do skrzydeł o ciężarze do 300 kg
Specyfikacje produktu
| Korpus zamykający TS 550 NV | |
| Zastosowanie w drzwiach przymykowych/wahadłowych | Drzwi rozwierne, Drzwi wahadłowe |
| Kąt otwarcia (maks.) | 170 ° |
| Siła zamykania wg EN 1154 | EN 3 - 6 |
| Szerokość skrzydła (maks.) | 1400 mm |
| Masa skrzydła (maks.) | 300 kg |
| Kierunek zgodny z DIN | w lewo / w prawo |
| Zgodność z wymaganiami normy | EN 1154:1996/A1:2002/AC:2006 |
| Długość | 342 mm |
| Szerokość | 82 mm |
| Wysokość | 54 mm |
| Zakres przestawienia puszki podłogowej na długość | 9 mm |
| Zakres przestawienia puszki podłogowej na szerokość | 10 mm |
| Zakres przestawienia puszki podłogowej na wysokość | 6 mm |
| Regulowana siła zamykania | Tak, bezstopniowo |
| Regulacja prędkości zamykania | Tak |
| Regulowana końcowa faza zamykania | Tak, przez zawór |
| Tłumienie otwierania zintegrowane | mocowanie mechaniczne |
| Opóźnienie zamykania zintegrowane | Tak |
| Pozycja ustawienia siły zamykania | Na górze |
| Zawór bezpieczeństwa chroniący przed przeciążeniem | Tak |
| Zawory termostabilizujące | Tak |
| Funkcja zamykania od | 170 ° |
| Położenie zablokowane | Mechaniczny |
| Położenie zablokowane włączane i wyłączane | Tak |
| Położenie zablokowane przejezdne | Tak |
