Samozamykacz z funkcją ruchu swobodnego dwuskrzydłowy

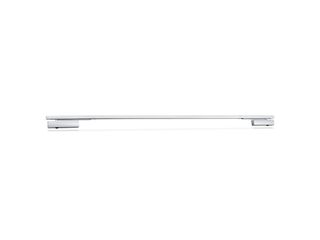

TS 5000 R-ISM/0 z funkcją swobodnego ramienia * System samozamykacza górnego z szyną ślizgową do drzwi dwuskrzydłowych ze zintegrowanym mechanizmem kolejności zamykania, funkcją swobodnego ramienia na skrzydle czynnym i zintegrowanym wyłącznikiem dymowym
- System złożony z TS 5000 E Hy 3-6, TS 5000 i szyny ślizgowej R-ISM/0
- Skrzydło bierne z TS 5000 z siłą zamykania EN2-6 lub TS 5000 ECline z siłą zamykania EN3-5
- Skrzydło czynne z TS 5000 E Hy (24 V) i regulowaną siłą zamykania EN3-6
- Elektryczne podtrzymanie położenia otwarcia skrzydła biernego możliwe przez chwytak magnetyczny do drzwi
- Funkcja podtrzymania otwarcia na skrzydle czynnym odbywa się za pomocą samozamykacza z ramieniem swobodnym
- Komfortowa funkcja zatrzaskowa na skrzydle czynnym do blokady drzwi w maksymalnym kącie otwarcia
- Napięcie robocze 230 V AC
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Zintegrowana centrala z wyłącznikiem dymowym, której sygnał w razie pożaru samoczynnie zamyka drzwi
- Wyłącznik dymowy ze wskaźnikiem zanieczyszczenia i adaptacją progu wyzwalania alarmu
- Hydrauliczna regulacja końcowej fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Prędkość zamykania można dostosować indywidualnie
- Zintegrowane tłumienie otwierania, wyhamowuje drzwi otwierane z dużą siłą
- Optyczny wskaźnik siły zamykania do lekkiego kontrolowania ustawienia
- Wszystkie funkcje regulowane z przodu
Obszary zastosowań
- Drzwi przeciwpożarowe i dymoszczelne
- Dwuskrzydłowe prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Drzwi przymykowe z odstępem zawiasów do 2800 mm i szerokością skrzydła 1400 mm
- Minimalny odstęp zawiasów 1500 mm, minimalna szerokość skrzydła czynnego 875 mm i skrzydła biernego 400 mm
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowanym wyłącznikiem dymowym
- Montaż na skrzydle po stronie zawiasowej
Specyfikacje produktu
| TS 5000 R-ISM/0 z funkcją swobodnego ramienia | |
| Bez barier wg DIN 18040 do szerokości skrzydeł (maks.) w mm | 1400 mm |
| Szerokość skrzydła (maks.) | 1400 mm |
| Rodzaj montażu | Montaż na skrzydle po stronie zawiasowej |
| Kąt otwarcia (maks.) | 180 ° |
| Napięcie wejściowe | 230 V AC |
| Częstotliwość napięcia zasilania | 50 Hz |
| Minimalny odstęp zawiasów | 1500 mm |
| Minimalna szerokość skrzydła biernego | 400 mm |
| Przystosowanie drzwi przeciwpożarowych | Tak |
| Zakres ruchu swobodnego drzwi | 85 ° - 160 ° |
| Regulowana siła zamykania | Tak, bezstopniowo |
| Regulacja prędkości zamykania | Tak |
| Regulowana końcowa faza zamykania | Tak, przez zawór |
| Tłumienie otwierania zintegrowane | Tak, regulacja hydrauliczna |
| Pozycja ustawienia siły zamykania | Z przodu |
| Wskaźnik optyczny siły zamykania | Tak |
| Położenie zablokowane | Elektryczne |
| Położenie zablokowane na skrzydle czynnym / biernym | Tak / Nie |
| Wyłącznik dymowy zintegrowany | Tak |
| Regulacja kolejności zamykania zintegrowana | Tak |
Do pobrania
Samozamykacz górny z szyną ślizgową TS 5000 ISM
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
