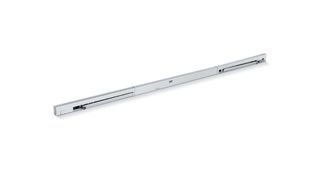

Szyna ślizgowa R-ISM BG TS 5000 * Z regulacją kolejności zamykania, obustronną elektryczną blokadą położenia otwarcia, centralną z wyłącznikiem dymowym i dźwigniami
- Zintegrowane elektryczne podtrzymanie położenia otwarcia
- Siła trzymająca elektromechanicznej funkcji podtrzymania otwarcia z bezstopniową regulacją
- Zintegrowana centrala sygnalizacji dymowej
- Wyłącznik dymowy ze wskaźnikiem zanieczyszczenia i adaptacją progu wyzwalania alarmu
- Możliwość podłączenia dodatkowych czujników dymu
- Napięcie robocze 230 V AC
- Regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Z przykręcanym ślizgaczem
- Regulacja pozioma w pozycji montażowej o 4 mm za pomocą otworów podłużnych
Obszary zastosowań
- Dwuskrzydłowe drzwi z regulacją kolejności zamykania
- Mechanizmy podtrzymania położenia otwarcia ze zintegrowanym zespołem podtrzymania otwarcia i wyłącznikiem dymowym
- Montaż po stronie przeciwzawiasowej
- Prawe i lewe drzwi przymykowe
- Możliwy symetryczny i asymetryczny podział drzwi
- Odstęp zawiasów do 2800 mm
- Minimalny odstęp zawiasów 1560 mm, minimalna szerokość skrzydła czynnego 905 mm i skrzydła biernego 380 mm
Specyfikacje produktu
Szyna ślizgowa R-ISM BG TS 5000 | |
Napięcie zasilania | 230 V AC |
Napięcie wejściowe | 230 V AC |
Częstotliwość napięcia zasilania | 50/60 Hz |
Czas włączenia | 100 % |
Stopień ochrony | IP20 |
Minimalny odstęp zawiasów | 1560 mm |
Minimalna szerokość skrzydła biernego | 380 mm |
Zgodność z wymaganiami normy | EN 1155, EN 1158 |
Atesty | Ogólne zezwolenie nadzoru budowlanego DIBt jako urządzenie ustalające |
Długość | 2730 mm |
Szerokość | 55 mm |
Wysokość | 30 mm |
Ogranicznik otwarcia do doposażenia | Tak |
Położenie zablokowane | Elektryczne |
Położenie zablokowane przejezdne | Tak |
Zakres podtrzymania otwarcia | 80 ° |
Wyłącznik dymowy zintegrowany | Tak |
Wskaźnik zanieczyszczenia | Tak |
Adaptacja progu wyzwalania alarmu | Tak |
Zasilacz zintegrowany | Tak |
Regulacja kolejności zamykania zintegrowana | Tak |
Regulacja wysokości możliwa | Tak |
Nastawny ogranicznik kąta otwarcia | Tak |
