E 250 NT * Kompaktowy napęd wrzecionowy do różnych zastosowań
- Regulowana bezstopniowo szerokość otwarcia i indywidualne prędkości pracy w trybach wentylacji i instalacji odprowadzania dymu i ciepła
- Synchronizacja maks. czterech napędów bez sterownika zewnętrznego
- Łatwe przestawianie trybu pracy (solo i syncro, master/slave) za pomocą przełącznika DIP
- IQ windowdrive ‒ inteligentny sterownik napędów
- Certyfikowano jako grawitacyjne urządzenie do odprowadzania dymu i ciepła (NRWG) wg EN 12101-2
Obszary zastosowań
- Urządzenie do usuwania dymu i ciepła (RWA) oraz wentylacja grawitacyjna (24 V) do otwierania bezpośredniego w obszarze fasady i dachu
- Okna otwierane do wewnątrz i na zewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwiernymi oraz okna dachowe
- Stosowanie w instalacjach wywiewnych i nawiewnych
- E 250 NT tylko do pomieszczeń suchych, wariant E 250 NT AB do chronionych obszarów zewnętrznych (np. zadaszeń)
- Montaż na oknach z drewna, tworzyw sztucznych lub metalowych
Sytuacje montażowe w budynkach referencyjnych i filmy
Napęd wrzecionowy E 250 NT w budynku biurowym
E 250 NT jest siłownikiem wrzecionowym o kompaktowej konstrukcji z dużym zakresem stosowania, jak np. usuwanie dymu i ciepła oraz wentylacja grawitacyjna do otwierania bezpośredniego w fasadzie i dachu. Ponadto można go stosować do okien wychodzących do wewnątrz i na zewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwieranymi. © Jürgen Pollak / GEZE GmbH

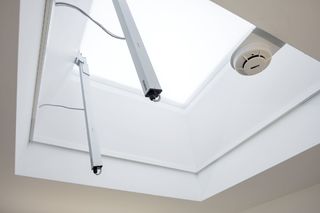

Siłownik wrzecionowy E 250 NT zainstalowany w budynku biurowym
E 250 NT jest napędem wrzecionowym o kompaktowej konstrukcji z dużym zakresem stosowania, jak np. usuwanie dymu i ciepła oraz wentylacja grawitacyjna do otwierania bezpośredniego w fasadzie i dachu. Ponadto można go stosować do okien wychodzących do wewnątrz i na zewnątrz ze skrzydłami uchylnymi górą, uchylnymi dołem i rozwiernymi. © Jürgen Pollak / GEZE GmbH
Siłownik wrzecionowy E 250 NT

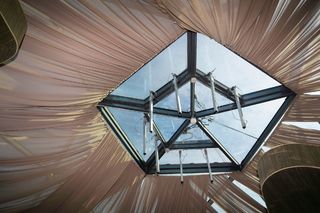

Siłownik wrzecionowy E 250 NT Siłownik wrzecionowy w kompaktowej konstrukcji z dużym zakresem stosowania, zamontowany w budynku mieszkalnym © GEZE GmbH

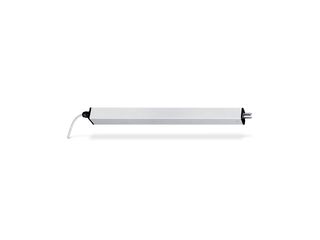

E 250 NT
Napęd wrzecionowy do bardzo ciężkich okien dachowych. Wentylacja grawitacyjna, urządzenie do usuwania dymu i ciepła (RWA), urządzenie do grawitacyjnego odprowadzania dymu i ciepła. Montaż na oknach drewnianych, z tworzyw sztucznych lub metalowych. Solidne, odporne na korozję wykonanie, ze zintegrowanym tłumieniem w pozycji krańcowej. Obudowa aluminiowa dla najwyższych wymagań stylistycznych. © GEZE GmbH
Specyfikacje produktu
| E 250 NT | |
| Wymiary | 40 x 47 mm |
| Prędkość otwierania w trybie RWA | 5,7 mm/s, wysuw 500: 9,5 mm/s |
| Prędkość otwierania w trybie przewietrzania | 5 mm/s |
| Siła dociskowa (maks.) | 750 N |
| Siła domknięcia (maks.) | 2000 N |
| Siła nacisku | 750 N |
| Siła ciągnąca | 750 N |
| Napięcie w trybie pracy | 24 V ± 25 % |
| Napięcie robocze | 24 V DC |
| Pobór prądu | 1.3 A |
| Pobór prądu według zakresu stosowania | Przewietrzanie (24 V): 0,9 A; RWA (18 V): 1,0 A Wysuw 500: Przewietrzanie (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Pobór mocy | 20 W |
| Czas włączenia | 30 % |
| Długość kabla przyłączeniowego | 2 m |
| Długość niestandardowa kabla przyłączeniowego | 5 m, 7.5 m |
| Min. przekrój żył | 0.75 mm² |
| Liczba żył | 4 zyly |
| Temperatura robocza | -5 - 70 °C |
| Stopień ochrony | IP65 |
| Klasa ochrony | III |
| Funkcja zsynchronizowania | Tak |
| Możliwość podłaczenia siłownika ryglującego | Tak |
| Rodzaj dodatkowego rygla | Napęd ryglujący |
| Sposób skrócenia wysuwu | Urządzenie nastawcze, Ustawienie fabryczne |
| Wyłączenie w pozycji krańcowej wysunięcia | elektronicznie przez wewnętrzny czujnik drogi |
| Wyłączenie w pozycji krańcowej wsunięcia | elektronicznie przez drogę i przeciążenie |
| Zabezpieczenie przeciążeniowe | Tak |
| Całkowite otwarcie w ciągu 60 sekund | Tak, wysuw do 500 mm |
| Atestowane urządzenie do grawitacyjnego odprowadzania dymu i ciepła | Tak |
| Dodatkowa informacja o urządzeniu do grawitacyjnego odprowadzania dymu i ciepła | Tak, wysuw do 500 mm |
| Liczba napędów do synchronizacji | 4 |
| Przystosowanie do KNX | Tak |
| Okno uchylne górą DO WEWNĄTRZ montaż na ramie | Tak |
| Okno uchylne górą DO WEWNĄTRZ montaż na skrzydle | Tak |
| Okno uchylne górą NA ZEWNĄTRZ montaż na ramie | Tak |
| Okno obrotowe DO WEWNĄTRZ montaż na ramie | Tak |
| Okno rozwierne DO WEWNĄTRZ montaż na skrzydle | Tak |
| Okno rozwierne NA ZEWNĄTRZ montaż na ramie | Tak |
| Okno uchylne dołem DO WEWNĄTRZ montaż na ramie | Tak |
| Okno uchylne dołem DO WEWNĄTRZ montaż na skrzydle | Tak |
| Okno uchylne dołem NA ZEWNĄTRZ montaż na ramie | Tak |
| Okno dachowe NA ZEWNĄTRZ | Tak |
