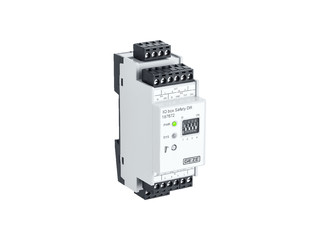

IQ box Safety * Moduł sterujący bezpieczeństwa do zabezpieczania miejsc zagrożeń na oknach z napędem mechanicznym
- Spełnia najwyższe wymagania w zakresie stopnia ochrony zgodnie z oceną ryzyka dla okien z napędem mechanicznym zgodnie z dyrektywą maszynową (klasa ochrony 4)
- Bezpieczeństwo funkcjonalne wg DIN EN 13849-1 z atestem TÜV
- Cztery przyłącza czujników, z możliwością obłożenia listwami sterującymi lub czujnikami bezdotykowymi
- Obudowa szyny montażowej z wtykanymi zaciskami do szybkiego i łatwego okablowania
- Zintegrowany przycisk do ręcznego zamykania okien w razie serwisowania
- Łatwe i szybkie uruchomienie dzięki wstępnie ustawionym parametrom standardowym
IQ box Safety zapewnia bezpieczne zamykanie zautomatyzowanych okien wentylacyjnych poprzez zabezpieczenie głównych i bocznych krawędzi zamykających. Jeśli czujniki wykryją ciało obce, okno zostanie zatrzymane lub ruch zamykania zostanie odwrócony. Zwłaszcza w szkołach i przedszkolach takie zabezpieczenie przed przytrzaśnięciem palców jest konieczne, aby można było zastosować automatyczną wentylację, ponieważ dzieci są uważane za osoby szczególnie potrzebujące ochrony.
Obszary zastosowań
- Zabezpieczenie krawędzi zamykającej na zautomatyzowanych oknach z napędem mechanicznym z napędami IQ windowdrive 24 V
- Do podłączania do listew wyłączników bezpieczeństwa i czujników bezdotykowych
- Jeden moduł IQ box Safety w każdym oknie dla maksymalnie czterech napędów okiennych i dwóch siłowników ryglujących
- Do wentylacji grawitacyjnej, urządzeń do usuwania dymu i ciepła (RWA)
- Nadaje się do wszystkich wysterowań (centrala oddymiania, zasilacz 24 V, IQ box KNX, IQ gear)
Specyfikacje produktu
| IQ box Safety | |
| Wymiary | 35 x 90 x 60 mm |
| Rodzaj montażu | Montaż szyny montażowej |
| Napięcie robocze | 24 V DC |
| Pobór prądu | 0.1 A |
| Wymiar kabla (maks.) | 2.5 mm² |
| Maks. łączna długość napędów | 50 m |
| Maks. długość kabla czujników bezdotykowych | 10 m |
| Maks. długość kabla listew wyłączników | 200 m |
| Wejścia czujników | 4 Stk. |
| Oprogramowanie napędów | Zaleca się wersję oprogramowania napędów (IQ windowdrive) V3.2 lub nowszą, wzgl. V1.0 dla F1200+. |
| Temperatura robocza | -5 - 70 °C |
| Stopień ochrony | IP20 |
| Klasa ochrony | III |
| Zatwierdzone listwy bezpieczeństwa | 4,5k - 22k Ohm |

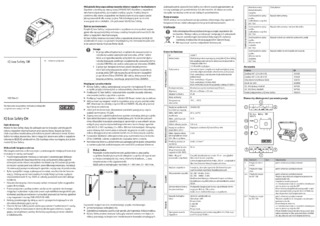

Do pobrania
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
