Slimdrive SL NT-FR Automatyczny liniowy system drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych o niewielkiej wysokości konstrukcyjnej i wyraźnej linii stylistycznej
- Funkcja drogi ewakuacyjnej z redundantnym wykonaniem napędu
- Bardzo cichy napęd na prąd stały o niewielkim zużyciu o wysokości zaledwie 7 cm
- Ze zdolnością sieciowania i zintegrowania w automatyce budynku za pomocą otwartego standardu (BACnet)
- Samodzielne rozpoznawanie i protokołowanie błędów
- Możliwość dowolnej parametryzacji wejść i wyjść dla różnych funkcji
- Zintegrowany akumulator do otwarcia awaryjnego w przypadku błędów istotnych dla bezpieczeństwa, np. awarii zasilania
- Samoczyszczący się wózek rolkowy obniżający koszt konserwacji
- Opcjonalnie dostępne różne rygle mechaniczne i elektryczne
Obszary zastosowań
- Jedno- i dwuskrzydłowe systemy drzwi przesuwnych na drogach ewakuacyjnych i ratunkowych
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Fasady o wąskich konstrukcjach słupowo-ryglowych
- Fasady szklane o najwyższych wymaganiach aranżacyjnych
- Możliwe szerokości otwarcia od 700 do 3000 mm
- Ciężary skrzydeł drzwi do 125 kg na skrzydło
- Odpowiednie systemy profili to oprawiony w precyzyjną ramę system profili z ISO- i Mono-Glas, system całoszklany (GGS), zintegrowany system całoszklany (IGG), skrzydła z ramą i skrzydła drewniane zapewniane przez inwestora
Sytuacje montażowe w budynkach referencyjnych i filmy
ECdrive in Pediatric Cancer Center SJD
Facade of the building with EC Drive at the entrance © GEZE Iberia

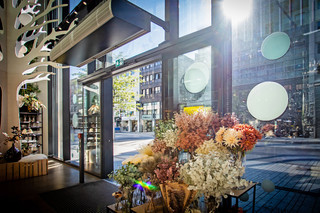

Slimdrive SL NT-FR
Wejścia do sklepów i biur są zrealizowane w atrakcyjny wizualnie sposób z filigranowym napędem do drzwi przesuwnych. Doskonale wkomponowuje się w elementy słupowo-ryglowe spektakularnej fasady Kö-Bogen II w Düsseldorfie. © Jürgen Biniasch / GEZE GmbH
Slimdrive SL NT-FR
Wejścia do sklepów i biur są zrealizowane w atrakcyjny wizualnie sposób z filigranowym napędem do drzwi przesuwnych. Doskonale wkomponowuje się w elementy słupowo-ryglowe spektakularnej fasady Kö-Bogen II w Düsseldorfie. © Jürgen Biniasch / GEZE GmbH
Slimdrive SL NT-FR
Wejścia do sklepów i biur są zrealizowane w atrakcyjny wizualnie sposób z filigranowym napędem do drzwi przesuwnych. Doskonale wkomponowuje się w elementy słupowo-ryglowe spektakularnej fasady Kö-Bogen II w Düsseldorfie. © Jürgen Biniasch / GEZE GmbH

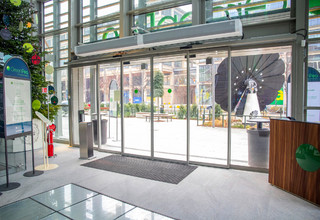

Centrum handlowe Green Pea Turyn
Inteligentne systemy drzwiowe, takie jak Slimdrive SLT FR, zmniejszają zużycie ciepła w budynku. © GEZE GmbH

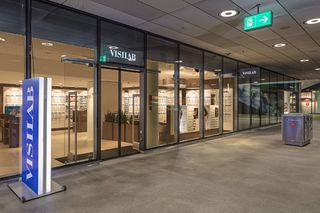

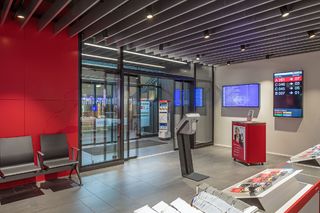

Montaż automatycznego napędu do drzwi przesuwnych Slimdrive SL NT-FR na dworcu Zurych Oerlikon
Automatyczny system drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych o niewielkiej wysokości konstrukcyjnej i wyraźnej linii projektowej © Lorenz Frey / GEZE GmbH
Montaż automatycznego napędu do drzwi przesuwnych Slimdrive SL NT-FR na dworcu Zurych Oerlikon
Automatyczny system drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych o niewielkiej wysokości konstrukcyjnej i wyraźnej linii projektowej © Lorenz Frey / GEZE GmbH

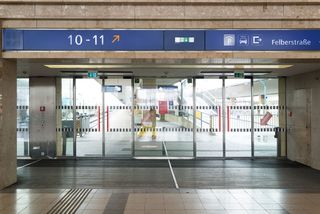

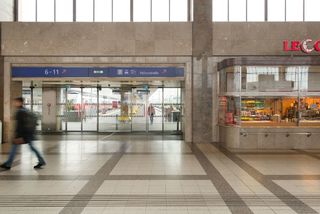

Montaż automatycznego napędu do drzwi przesuwnych Slimdrive SL-FR na dworcu zachodnim w Wiedniu
Automatyczny system drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych o niewielkiej wysokości konstrukcyjnej i wyraźnej linii projektowej © Sigrid Rauchdobler / GEZE GmbH
Montaż automatycznego napędu do drzwi przesuwnych Slimdrive SL-FR na dworcu zachodnim w Wiedniu
Automatyczny system drzwi przesuwnych z niewielką wysokością konstrukcyjną i wyraźną linią projektową © Sigrid Rauchdobler / GEZE GmbH

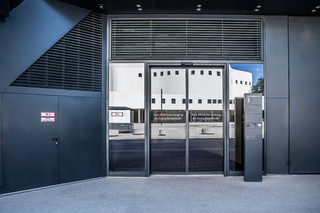

Automatyczny napęd do drzwi przesuwnych Slimdrive SL NT-FR zainstalowany w Grosspetertower w Zurychu
Automatyczny system drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych o niewielkiej wysokości konstrukcyjnej i wyraźnej linii projektowej. © Lorenz Frey / GEZE GmbH

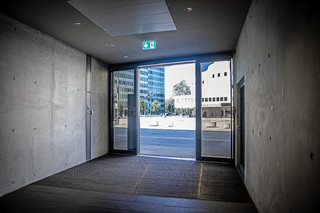

Montaż automatycznego napędu do drzwi przesuwnych Slimdrive SL NT-FR na dworcu Zurych Oerlikon
Automatyczny system drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych o niewielkiej wysokości konstrukcyjnej i wyraźnej linii projektowej © Lorenz Frey / GEZE GmbH

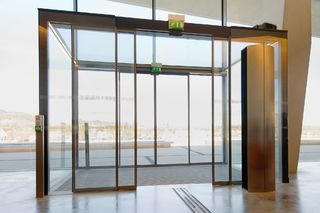

Automatyczny napęd do drzwi przesuwnych Slimdrive SL NT-FR Jaskinia Lascaux, Montignac
Szklana fasada z systemem automatycznych drzwi przesuwnych do dróg ewakuacyjnych i ratunkowych w jaskini Lascaux © Jean-Luc Kokel / GEZE GmbH
Montaż automatycznego napędu do drzwi przesuwnych Slimdrive SL NT-FR jako wiatrołap w jaskini Lascaux
Produkt ten jest optymalny dla systemów drzwi przesuwnych jednoskrzydłowych i dwuskrzydłowych na drogach ewakuacyjnych i ratunkowych, a także doskonale nadaje się do stosowania na drzwiach wewnętrznych i zewnętrznych o dużej częstotliwości dostępu. © Jean-Luc Kokel / GEZE GmbH
Rozwiązania do drzwi rozwieranych - Slimdrive SL-FR, TSA 160 NT F-IS, RSZ 5 i GC 334
Dwa wymagania, dwa rozwiązania i styl w Domu Kościoła Katolickiego, Stuttgart © Dirk Wilhelmy / GEZE GmbH
Automatyczny napęd do drzwi przesuwnych Slimdrive SL-FR na dworcu zachodnim w Wiedniu
Slimdrive SL-FR umożliwia odwiedzającym wygodne wejście bez barier do dworca zachodniego w Wiedniu © Sigrid Rauchdobler / GEZE GmbH
Specyfikacje produktu
| Slimdrive SL NT-FR | |
| Do drzwi jednoskrzydłowych | Tak |
| Do drzwi dwuskrzydłowych | Tak |
| Szkło izolacyjne oprawione w precyzyjną ramę | Tak |
| MONO-Glas oprawiony w precyzyjną ramę | Tak |
| Wysokość | 70 mm |
| Głębokość | 190 mm |
| Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 125 kg |
| Ciężar skrzydła (maks.), drzwi 2-skrzydłowe | 125 kg |
| Szerokość otwarcia drzwi jednoskrzydłowych | 700 mm - 3000 mm |
| Szerokość otwarcia drzwi 2-skrzydłowych | 900 mm - 3000 mm |
| Temperatura robocza | -15 - 50 °C |
| Stopień ochrony | IP20 |
| Rozłączenie sieci | Wyłącznik główny w napędzie |
| Zgodność z wymaganiami normy | AutSchR, DIN 18650, DIN EN ISO 13849: Zapewnienie bezpieczeństwa poziom D, EN 16005 |
