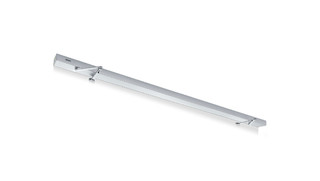

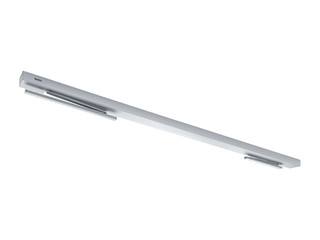

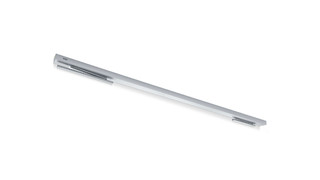

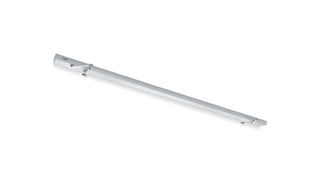

Powerturn IS/TS * Półautomatyczny system z napędem drzwi rozwieranych na skrzydle czynnym i samozamykaczem na skrzydle biernym
- Funkcja smart swing do lekkiego ręcznego otwierania drzwi
- Bezstopniowa regulacja siły zamykania EN4-7
- Prędkość otwierania i zamykania można dostosowywać indywidualnie na skrzydle czynnym
- Mechaniczna końcowa fazy zamykania, która przyspiesza drzwi tuż przed położeniem zamkniętym
- Mechaniczna regulacja kolejności zamykania utrzymuje skrzydło czynne w położeniu oczekiwania, aż skrzydło bierne zostanie zamknięte
- Funkcja trybu niskiego zużycia prądu otwiera drzwi ze zredukowaną prędkością jazdy, spełniając w ten sposób najwyższe wymagania bezpieczeństwa
- System wykrywania przeszkody rozpoznaje przeszkodę przez dotyk i zatrzymuje proces otwierania lub zamykania
- Automatyczny ruch powrotny rozpoznaje przeszkodę i cofa się do położenia otwartego lub zamkniętego
- Funkcja Push & Go załącza napęd automatyczny po lekkim ręcznym naciśnięciu klamki
- System dostępny z szyną rolkową lub układem dźwigniowo-drążkowym
- Opcjonalna płytka odbiornika radiowego do bezprzewodowego sterowania przez nadajnik radiowy
Obszary zastosowań
- Dwuskrzydłowe prawe i lewe drzwi przymykowe
- Drzwi przymykowe z odstępem zawiasów 3200 mm z montażem układu dźwigniowo-drążkowego
- Drzwi przymykowe z odstępem zawiasów 3000 mm z montażem szyny rolkowej
- Minimalny rozstaw zawiasów 1270 mm, minimalna szerokość skrzydła biernego 470 mm (w zależności od rodzaju montażu)
- Drzwi wewnętrzne i zewnętrzne o dużym nasileniu ruchu
- Możliwy symetryczny i asymetryczny podział drzwi
- Montaż na ramie po stronie zawiasowej i przeciwzawiasowej
Sytuacje montażowe w budynkach referencyjnych i filmy
Specyfikacje produktu
Powerturn IS/TS | |
Wysokość | 70 mm |
Głębokość | 130 mm |
Ciężar skrzydła (maks.), drzwi 1-skrzydłowe | 600 kg |
Wymiar zawiasów (min.- maks.), dwuskrzydłowe, układ dźwigniowo-drążkowy | 1270 mm - 3200 mm |
Wymiar zawiasów (min.-maks.), dwuskrzydłowe, szyna rolkowa | 1380 mm - 3000 mm |
Szerokość skrzydła (min.- maks.) | 470 mm - 1600 mm |
Głębokość ościeży (maks.) | 160 mm |
Typ napędu | elektromechaniczna |
Naciąg sprężyn | EN1 - EN7 |
Drzwi lewe | Tak |
Drzwi prawe | Tak |
Montaż górny po stronie przeciwzawiasowej z układem dźwigniowo-drążkowym | Tak |
Montaż na ramie po stronie zawiasowej z szyną rolkową | Tak |
Mechaniczna końcowa faza zamykania | Tak |
Mechaniczna regulacja kolejności zamykania | Tak |
Rozłączenie sieci | Wyłącznik główny w napędzie |
Opóźnienie załączania (maks.) | 10 s |
Napięcie robocze | 230 V |
Moc znamionowa | 200 W |
Zasilanie elektryczne odbiorników zewnętrznych (24 V DC) | 1200 mA |
Temperatura robocza | -15 - 50 °C |
Stopień ochrony | IP30 |
Tryb pracy | Automatyka, noc, stale otwarty, Godziny zamknięcia sklepu, wył. |
Rodzaj działania | całkowicie automatyczny |
Funkcja automatyki | Tak |
Funkcja niskiego zużycia prądu | Tak |
Funkcja Smart swing | Tak |
Funkcja przycisków | Tak |
Funkcja wiatrołapowa | Tak |
Rozpoznawanie przeszkód | Tak |
Automatyczne odwracanie | Tak |
Push & Go | regulowane |
Obsługa | GEZEconnects (komputer + Bluetooth), Terminal serwisowy ST 220, Programator DPS |
Konfiguracja | GEZEconnects (komputer + Bluetooth), Terminal serwisowy ST 220 |
Zgodność z wymaganiami normy | DIN 18650, EN 1158, EN 16005 |
