THZ N4 * Centrala sterująca do klatki schodowej w kompaktowej obudowie do odprowadzania dymu oraz do małych urządzeń do usuwania dymu i ciepła
- Kompaktowa i atrakcyjna stylistyka w obudowie z tworzywa sztucznego
- Największa uniwersalność dzięki licznym możliwościom ustawiania parametrów
- Bezpieczeństwo i niezawodność potwierdzona badaniem VdS i TÜV
- Możliwe łączenie kilku central sterujących do klatki schodowej poprzez styki bezpotencjałowe
- Szybkie i łatwe uruchomienie za pomocą terminala serwisowego ST 220
- Prosty i szybki montaż
Obszary zastosowań
- Odprowadzanie dymu na klatkach schodowych
- Do mniejszych rozwiązań usuwania dymu i ciepła z jedną strefą pożarową
- Możliwości przyłączenia czujników dymu, przycisków FT 4, zestyków centrali sygnalizacji pożaru, przycisków przewietrzania i czujników pogodowych
- Do napędów urządzeń do usuwania dymu i ciepła o całkowitym poborze mocy 4,5 A
- Sterowanie napędami elektromotorycznymi 24 V do usuwania dymu i ciepła w razie pożaru
- Sterowanie kontrolowanym naturalnym przewietrzaniem
- Do nowych budynków oraz do doposażenia

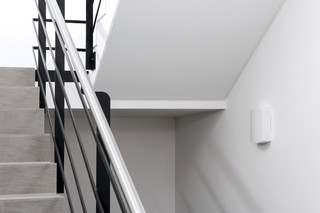

Sytuacje montażowe w budynkach referencyjnych i filmy
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Specyfikacje produktu
| THZ N4 | |
| Wymiary | 193 x 285 x 89 mm |
| Szerokość | 193 mm |
| Wysokość | 285 mm |
| Głębokość | 89 mm |
| Materiał | Tworzywo sztuczne |
| Kolor | biały RAL 9016 |
| Stopień ochrony | IP30 |
| Temperatura robocza | -5 - 40 °C |
| Napięcie robocze | 230 V AC |
| Pobór mocy (maks.) | 120 W |
| Przekrój przyłącza / sieć | 1.5 mm² |
| Napięcie wyjściowe | 24 V DC +/-15% |
| Tętnienie szczątkowe | 2 % |
| Prąd wyjściowy (maks.) | 4.5 A |
| Czas włączenia przy maks. prądzie wyjściowym | 30 % |
| Przekrój przyłącza przewodu silnika | 4 mm² |
| Pojemność akumulatora | 2.3 Ah |
| Grupy alarmowe | 1 |
| Grupy przewietrzania | 1 x |
| Połączenie kilku central | Przesłanie sygnałów alarmu i resetu do połączenia maks. 10 central |
| Dostępne wyjścia sygnałów | 3 parametryzowalne zestyki sygnalizacyjne |
| Centrale parametryzacji | Klawisze serwisowe i 5 diod LED lub ST 220 |
| Zgodność z wymaganiami normy | EN 12101-10, ISO 21927-9 |
| Atesty | VdS |
Do pobrania
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Warianty i akcesoria
* Informacja o prezentowanych produktach
Produkty opisywane powyżej w zależności od kraju mogą mieć inny kształt, typ, charakterystykę i funkcjonalność (konstrukcję, wymiary, dostępność, dopuszczenia, normy itp.). W razie pytań prosimy o kontakt z osobą do kontaktu w firmie GEZE lub przesłanie nam E-Mail .
